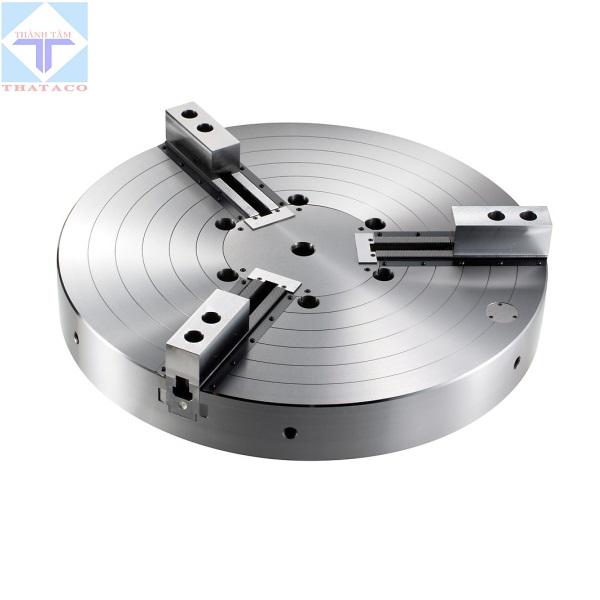

Mâm Cặp Ba Chấu Thủy Lực Kitagawa NV Series có mã NV15, NV18, NV21, NV28, NV32, NV36, NV40, . Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Là kiểu mâm cặp ba chấu thủy lực tâm khép kín. Được thiết kế đặc biệt cho máy tiện đứng.
Thông số Mâm Cặp Ba Chấu Thủy Lực Kitagawa NV Series:
| Model | NV15 | NV18 | NV21 | NV24 |
|---|---|---|---|---|
Hành trình chấu mm |
16 | 16 | 16 | 16 |
Hành trình pit tông mm |
35 | 35 | 35 | 35 |
Phạm vi kẹp (mm) |
381 max, 72 min | 450 max, 133 min | 530 max, 62 min | 610 max, 152 min |
Tối đa Lực kéo của thanh kéo |
82kN | 82kN | 82kN | 82kN |
Tối đa Lực bám |
247kN | 247kN | 272kN | 272kN |
Tốc độ tối đa |
2900rpm | 2600rpm | 1800rpm | 1700rpm |
Trọng lượng |
133kg | 171kg | 210kg | 253kg |
Mômen quán tính |
2.580 kg.m2 | 3.300 kg.m2 | 5.450 kg.m2 | 7.575 kg.m2 |
Xi lanh phù hợp |
Y2035R | Y2035R | Y2035R | Y2035R |
Áp suất tối đa |
3.2MPa | 3.2MPa | 3.2MPa | 3.2MPa |
Khớp hàm trên cứng |
HB15N1 | HB15N1 | HB15N1 | HB15N1 |
Khớp Hàm trên mềm |
SB15N1 | SB15N1 | SB18A2 | SB18A2 |
Mũi trục chính |
A2-15 | A2-15 | A2-15 | A2-15 |
Tính năng Mâm Cặp Ba Chấu Thủy Lực Kitagawa NV Series:
- Là mâm cặp ba chấu với tâm khép khin. Được thiết kế đặc biệt cho máy tiện đứng.
- Được chế tạo bằng thép hợp kim tinh luyện cao, tất cả các bề mặt làm việc được tăng cứng, mặt đế gia công chính xác và lặp lại đảm bảo phục vụ lâu dài.
- Độ lặp lại cao
- Cung cấp tốc độ, lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường.
- Bao gồm bu lông lắp, đai ốc chữ T và bu lông lắp chấu. Cũng bao gồm cờ lê trống và cờ lê lắp.
- Sản xuất tại Nhật Bản. Chất lượng cao. Độ bền lâu.
- Được dùng để tối ưu hoàn thiện các quy trình chính xác.
Hiểu thêm về từng sản phẩm Mâm Cặp Ba Chấu Thủy Lực Kitagawa NV Series:
- NV15 là mâm kẹp ba chấu 381 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 2900 vòng/ phút.
- NV18 là mâm kẹp ba chấu 450 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 2600 vòng/ phút.
- NV21 là mâm kẹp ba chấu 530 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 1800 vòng/ phút.
- NV24 là mâm kẹp ba chấu 610 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 1700 vòng/ phút.
- NV28 là mâm kẹp ba chấu 700 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 1200 vòng/ phút.
- NV32 là mâm kẹp ba chấu 800 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 1100 vòng/ phút.
- NV36 là mâm kẹp ba chấu 914 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 1000 vòng/ phút.
- NV40 là mâm kẹp ba chấu 1000 mm sử dụng thủy lực. Trung tâm kép kín tiêu chuẩn cho máy tiện đứng. Tốc độ tối đa 800 vòng/ phút.
Đại diện cung cấp hãng Kitagawa Tại Việt Nam.
Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
