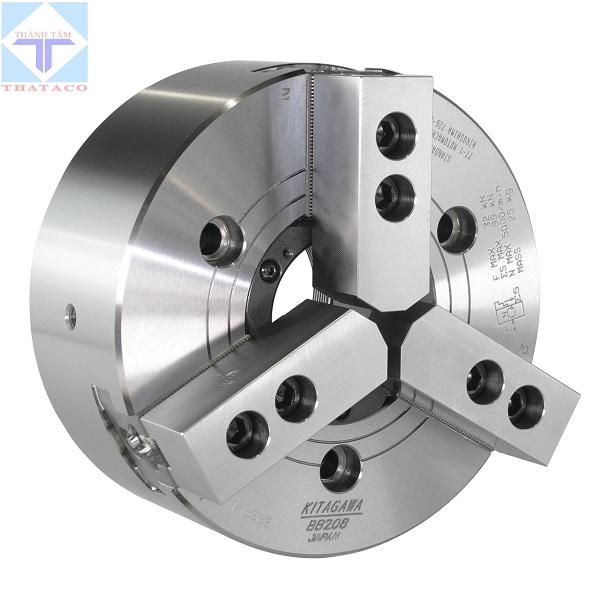

Mâm Cặp Ba Chấu Thủy Lực Kitagawa BB Series có mã BB206, BB208, BB210, BB212, BB218, BB221, . Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Thiết kế kiểu mâm cặp ba chấu thủy lực có kích thước lớn,. Lỗ xuyên tâm lớn, tốc độ quay cao. Phù hợp cho việc gia công kích thước lớn.. Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường. Lực li tâm thấp khi gia công tốc độ cao.
Thông số Mâm Cặp Ba Chấu Thủy Lực Kitagawa BB Series:
Model | BB206 | BB208 | BB210 |
---|---|---|---|
Lỗ Xuyên Tâm mm |
53 mm | 66 mm | 81 mm |
Phạm Vi Kẹp mm |
170 max – 19 min | 210 max, 23 min | 254 max, 41 min |
Hành Trình Chấu (đường kính) mm |
5.5 | 7.4 | 8.8 |
Hành Trình pit tông mm |
12 | 16 | 19 |
Tối đa Lực kẹp |
20 kN, 2039 kgf | 32 kN, 3263 kgf | 48.8 kN, 4976 kgf |
Tối đa lực bám |
58,5 kN, 5965 kgf | 99 kN, 10095 kgf | 126 kN, 12848 kgf |
Tốc Độ Tối Đa |
6000 vòng / phút | 5000 vòng / phút | 4500 vòng / phút |
Trọng lượng |
11,7kg | 23kg | 31.8kg |
Mômen quán tính |
0,050 kg.m2 | 0.143 kg.m2 | 0.312 kg.m2 |
Xi lanh phù hợp |
SS1452K, SS1453K | SS1666K | SS1881K |
Áp suất tối đa |
1,88 MPa, 19,2 cm2 | 2.34 MPa, 23.9 cm2 | 3.09 MPa, 31.5 cm2 |
Hàm mềm tiêu chuẩn | SB06B1 | SB08B1 | SB10B1 |
Có sẵn với bộ chuyển đổi |
BB206A5 | BB208A6 | BB21A6, BB21A8 |
Model | BB212 | BB218 | BB221 |
---|---|---|---|
Lỗ Xuyên Tâm mm |
106 mm | 166.5 mm | 166.5 mm |
Phạm Vi Kẹp mm |
315 max – 47min | 450 max, 128 min | 530 max, 128 min |
Hành Trình Chấu (đường kính) mm |
10.6 | 10.6 | 10.6 |
Hành Trình pit tông mm |
23 | 23 | 23 |
Tối đa Lực kẹp |
59 kN, 6016 kgf | 70 kN, 7138 kgf | 70 kN, 7138 kgf |
Tối đa lực bám |
153 kN, 15601 kgf | 210 kN, 21414 kgf | 210 kN, 21414 kgf |
Tốc Độ Tối Đa |
3500 vòng / phút | 2000 vòng / phút | 2000 vòng / phút |
Trọng lượng |
52kg | 171kg | 241,6kg |
Mômen quán tính |
0.736 kg.m2 | 3,65 kg.m2 | 8,08 kg.m2 |
Xi lanh phù hợp |
SS2110K | S2816-47A | S2816-47A |
Áp suất tối đa |
2.94 MPa, 30.0 cm2 | 2,12 MPa, 21,2kgf / cm2 | 2,37 MPa, 24,2kgf / cm2 |
Hàm mềm tiêu chuẩn | SB12N1 | SB15N1 | SB15N1 |
Có sẵn với bộ chuyển đổi |
BB212A6, BB212A8 |
Tính năng Mâm Cặp Ba Chấu Thủy Lực Kitagawa BB Series:
- Thiết kế kiểu mâm cặp ba chấu thủy lực có kích thước lớn,. Lỗ xuyên tâm lớn, tốc độ quay cao. Phù hợp cho việc gia công kích thước lớn
- Được chế tạo bằng thép hợp kim tinh luyện cao, tất cả các bề mặt làm việc được tăng cứng, mặt đế gia công chính xác và lặp lại đảm bảo phục vụ lâu dài.
- Trợ lực kiểu nêm ba chấu, gia công tốc độ cao
- Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường
- Lực ly tâm thấp ở tốc độ cao
- Thích hợp để chuyển phôi với trục chính phụ
- Bao gồm bu lông lắp, đai ốc chữ T và bu lông lắp chấu. Cũng bao gồm cờ lê trống và cờ lê lắp.
- Mâm cặp thay đổi nhanh này mang lại tốc độ cao hơn, lực kẹp nhất quán và kích thước lỗ khoan khi so sánh với mâm cặp thông thường.
- Sản xuất tại Nhật Bản. Chất lượng cao. Độ bền lâu.
- Được dùng để kẹp chặt chi tiết khi gia công tiện, đặc biệt là một hình trụ.
Hiểu thêm về từng sản phẩm Mâm Cặp Ba Chấu Thủy Lực Kitagawa BB Series:
- BB206 là mâm cặp ba chấu 170 mm sử dụng thủy lực. Với lỗ xuyên tâm 53 mm. Tốc độ tối đa 6000 vòng/ phút.
- BB208 là mâm cặp ba chấu 210 mm sử dụng thủy lực. Với lỗ xuyên tâm 66 mm. Tốc độ tối đa 5000 vòng/ phút.
- BB210 là mâm cặp ba chấu 254 mm sử dụng thủy lực. Với lỗ xuyên tâm 81 mm. Tốc độ tối đa 4500 vòng/ phút.
- BB212 là mâm kẹp ba chấu 315 mm sử dụng thủy lực. Với lỗ xuyên tâm 106 mm. Tốc độ tối đa 3500 vòng/ phút.
- BB218 là mâm kẹp ba chấu 450 mm sử dụng thủy lực. Với lỗ xuyên tâm 166.5 mm. Tốc độ tối đa 2000 vòng/ phút.
- BB221 là mâm kẹp ba chấu 530 mm sử dụng thủy lực. Với lỗ xuyên tâm 166.5 mm. Tốc độ tối đa 2000 vòng/ phút.
Đại diện cung cấp hãng Kitagawa Tại Việt Nam.
Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
