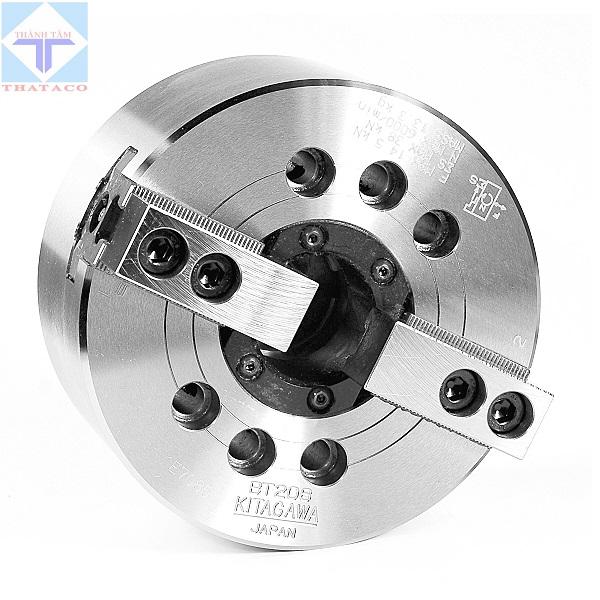

Mâm Cặp Hai Chấu Thủy Lực Kitagawa BT Series có mã BT204, BT205, BT206, BT208, BT210, BT212, . Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Thiết kế kiểu mâm cặp hai chấu thủy lực có lỗ xuyên tâm thông suốt. Phù hợp gia công liệu có hình vuông hoặc hình chữ nhật. Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường. Lực li tâm thấp khi gia công tốc độ cao.

Thông số Mâm Cặp Hai Chấu Thủy Lực Kitagawa BT Series:

Model	BT204	BT205	BT206
Lỗ Xuyên Tâm mm	26 mm	33 mm	45 mm
Phạm Vi Kẹp mm	110 max – 7 min	135 max, 12 min	169 max, 14 min
Hành Trình Chấu (đường kính) mm	5.4	5.4	5.5
Hành Trình pit tông mm	10	10	12
Tối đa Lực kẹp	9.3kN, 948 kgf	11.7kN, 1193kgf	14.5kN, 1479 kgf
Tối đa lực bám	19kN, 1937 kgf	24kN, 2447 kgf	38kN, 3875 kgf
Tốc Độ Tối Đa	8000 vòng / phút	7000 vòng / phút	6000 vòng / phút
Trọng lượng	3,8kg	6.5kg	11.5kg
Mômen quán tính	0,006 kg.m2	0.017 kg.m2	0.056 kg.m2
Xi lanh phù hợp	F0933H	F0933H	S1246
Áp suất tối đa	1,94 MPa, 19,8 cm2	2.38 MPa, 24.3 cm2	1.85 MPa, 18.9 cm2
Hàm mềm tiêu chuẩn	SB04N1T	SB05N1T	SB06L1T

Model	BT208	BT210	BT212
Lỗ Xuyên Tâm mm	52 mm	75 mm	91 mm
Phạm Vi Kẹp mm	210 max – 14 min	245 max, 31 min	304 max, 34 min
Hành Trình Chấu (đường kính) mm	7.4	8.8	10.6
Hành Trình pit tông mm	16	19	23
Tối đa Lực kẹp	23.2kN, 2366 kgf	28.5kN, 2906 kgf	36.7kN, 3742 kgf
Tối đa lực bám	57.3kN, 5843 kgf	74kN, 7546 kgf	96kN, 9789 kgf
Tốc Độ Tối Đa	5000 vòng / phút	4200 vòng / phút	3300 vòng / phút
Trọng lượng	21.3kg	33.5kg	52kg
Mômen quán tính	0.165 kg.m2	0.308 kg.m2	0.70 kg.m2
Xi lanh phù hợp	S1552	S1875	S2091
Áp suất tối đa	1.80 MPa, 18.4 cm2	1.80 MPa, 18.4 cm2	1.81 MPa, 18.5 cm2
Hàm mềm tiêu chuẩn	SB08A1T	SB08A1T	SB12N1T

Tính năng Mâm Cặp Hai Chấu Thủy Lực Kitagawa BT Series:

Thiết kế kiểu mâm cặp hai chấu thủy lực có lỗ xuyên tâm thông suốt. Phù hợp gia công liệu có hình vuông hoặc hình chữ nhật.
Được chế tạo bằng thép hợp kim tinh luyện cao, tất cả các bề mặt làm việc được tăng cứng, mặt đế gia công chính xác và lặp lại đảm bảo phục vụ lâu dài.
Trợ lực kiểu nêm hai chấu, gia công tốc độ cao
Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường
Lực ly tâm thấp ở tốc độ cao
Thích hợp để chuyển phôi với trục chính phụ
Bao gồm bu lông lắp, đai ốc chữ T và bu lông lắp chấu. Cũng bao gồm cờ lê trống và cờ lê lắp.
Mâm cặp thay đổi nhanh này mang lại tốc độ cao hơn, lực kẹp nhất quán và kích thước lỗ khoan khi so sánh với mâm cặp thông thường.
Sản xuất tại Nhật Bản. Chất lượng cao. Độ bền lâu.
Được dùng để kẹp chặt chi tiết khi gia công tiện, đặc biệt là một hình trụ.

Hiểu thêm về từng sản phẩm Mâm Cặp Hai Chấu Thủy Lực Kitagawa BT Series:

BT204 là mâm cặp hai chấu 110 mm sử dụng thủy lực. Với lỗ xuyên tâm 26 mm. Tốc độ tối đa 8000 vòng/ phút.
BT205 là mâm cặp hai chấu 135 mm sử dụng thủy lực. Với lỗ xuyên tâm 33 mm. Tốc độ tối đa 7000 vòng/ phút.
BT206 là mâm cặp hai chấu 169 mm sử dụng thủy lực. Với lỗ xuyên tâm 45 mm. Tốc độ tối đa 6000 vòng/ phút.
BT208 là mâm kẹp hai chấu 210 mm sử dụng thủy lực. Với lỗ xuyên tâm 52 mm. Tốc độ tối đa 5000 vòng/ phút.
BT210 là mâm kẹp hai chấu 254 mm sử dụng thủy lực. Với lỗ xuyên tâm 75 mm. Tốc độ tối đa 4200 vòng/ phút.
BT212 là mâm kẹp hai chấu 304 mm sử dụng thủy lực. Với lỗ xuyên tâm 91 mm. Tốc độ tối đa 3300 vòng/ phút.

Đại diện cung cấp hãng Kitagawa Tại Việt Nam.

Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
