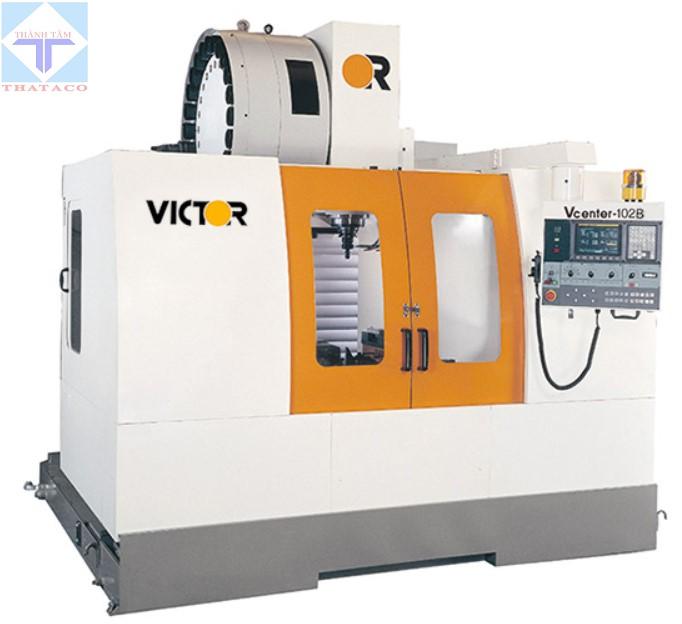

Trung Tâm Gia Công Phay CNC Vcenter-85B/102B traveling column do Victor Taichung Đài Loan sản xuất. Áp dụng cho nhu cầu của tất cả các loại bộ phận đúc lớn, bộ phận kết cấu, gia công thiết bị khoan bán dẫn, gia công khuôn mẫu, bộ phận nhôm, nhu cầu chế biến bộ phận vận tải hàng không vũ trụ, v.v.

Box slideways for 3 axes.
Efficient tool changer
All major structural components are made from Meehanite cast iron to ensure consistent homogenous castings
Versatile heavy duty spindle
Versatile slide ways for optional dynamic stiffness
Superior structure stiffness with the optional rail spacing 700 mm supports the long table at the travel end of X axis movement
High pressure coolant flushing away the swarf from the bottom guarding assures optimal chip disposal efficiency during machining

Thông số Trung Tâm Gia Công Phay CNC Vcenter-85B/102B:

ITEM		Unit	Vcenter-85B	Vcenter-102B
Travel	X axis travel	mm	850	1020
	Y axis travel	mm	520 (opt. 600)	520 (opt. 600)
	Z axis travel	mm	560	560
Distance	Spindle center to column	mm	600	600
Distance	Spindle nose to table surface	mm	150 ~ 710	150 ~ 710
Table	Table work area	mm	1100 x 510	1100 x 510
	Dimension of T-slot	mm	5 x 18 x 100	5 x 18 x 100
	Max. table load	kg	1000	1000
Spindle	Spindle taper		BT-40	BT-40
	Spindle motor-cont / 30 min	kW(AC)	5.5 / 7.5	7.5 / 9.0
	Spindle speed	rpm	6000 (opt. 8000)	6000 (opt. 8000)
Feed rate	Rapid feed rate-X/Y/Z	m/min	20 / 20 / 18	20 / 20 / 18
	Axis feed motor-X/Y/Z	kW	3 / 3 / 3	3 / 3 / 3
	Cutting feedrate by table	m/min	10	10
	X/Y ballscrew (dia. x pitch)	mm	40 x P12	40 x P12
	Z ballscrew	mm	40 x P10	40 x P10
Tools	Max. tool length	mm	250	250
	Max. tool weight	kg	7	7
	Magazine capacity		24 (Round)	24 (Round)
	Max. tool diameter (without adjacent tools)	mm	80 (125)	80 (125)
	Tool exchanging time	sec.	1.5(T-T), 5.9(C-C)	1.5 (T-T), 6.2 (C-C)
	Pull stud angle	deg.	90 (opt. 45)	90 (opt. 45)
	Tool selection method		Random	Random
Machine	Power requirement	kVA	23	23
	Min./Max. air pressure	kg/cm2	5.5 / 6.5	5.5 / 6.5
	Coolant tank capacity	L	280	280
	Std. NC controller		Fanuc 0i-M	Fanuc 0i-M
	Floor space requirement	mm	2450 x 2400	2750 x 2400
	Max. Machine height	mm	2815	2815
	Net weight	kg	5700	6100

Tính Năng Trung Tâm Gia Công Phay CNC Vcenter-85B/102B:

Nâng cao độ chính xác khi gia công
Khả năng gia công, sản xuất linh hoạt
Lý tưởng tạo ra các hình dạng, góc cạnh, rãnh lỗ, đường cong phức tạp…
Thời gian gia công nhanh chóng
Tương thích với nhiều loại vật liệu
Độ chính xác cao, đảm bảo chất lượng
Chất lượng xử lý ổn định, độ chính xác lặp lại cao
Có hiệu quả trong sản xuất hàng loạt
Giao diện điều khiển thân thiện

Phụ kiện Trung Tâm Gia Công Phay CNC Vcenter-85B/102B:

Phụ kiện tiêu chuẩn:

Fully enclosed splash guarding
Hand tools and tool box
T nuts for table slot
Coolant flush on bottom guarding (except Vcenter-145)
Built-in work light
Spindle oil cooler (only for Vcenter-145/165)
Auto power off system
Leveling blocks
Program end light
Rigid tapping
Alarm lamp
Remote MPG
Air conditioner for electrical cabinet
Screw chip removers ( for Vcenter-165)
Air blow (by M-code control)
Fanuc e-book (CD-ROM)

Phụ kiện tùy chọn:

Chip conveyor with cart (2 chip conveyor for Vcenter-145) (Please specify when machining Aluminum or cast Iron)
Spindle oil cooler (for Vcenter-55/70/85/102)
2-step gearbox (max. spindle speed 6000 rpm)
High powered spindle motor
Oil skimmer
Oil hole coolant
Coolant through spindle
Air blow system
Linear scale feedback
Auto tool legnth measurement
Electrical counter balance
Workpiece measurement
4th axis rotary table
Higher column with spacer
Table shower system
Semi enclosed splash guarding (for Vcenter-145 only)
BT-59 tooling with gearbox (for Vcenter-85/102)
Fanuc manuals
