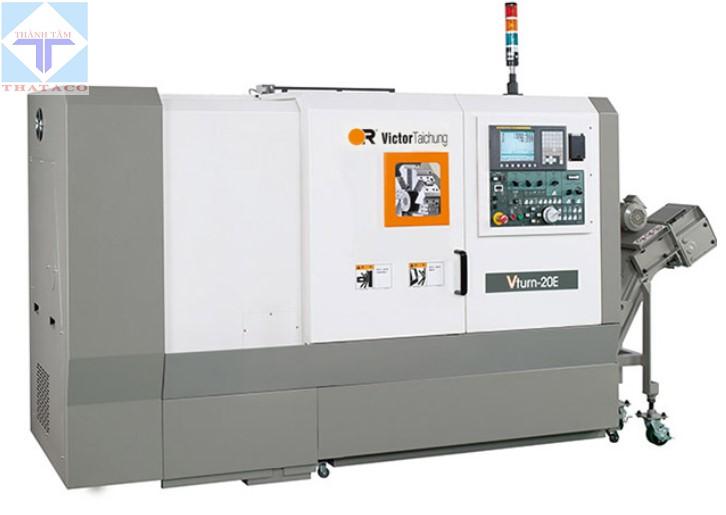

Máy Tiện Ngang CNC Vturn-20E/26E có mã Vturn-20E/26E. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.
- Genuine 45° slant bed with box slideways
- Z-axis ball screw diameter 40mm
- Meehanite® certificated casting
- 8″ chuck / 4200rpm for Vturn-20E and 10″ chuck / 2500rpm for Vture-26E
- Programmable tailstock and chip conveyor
- Renowned reliability chuck is foot operated for safety and easy operation
Thông số Máy Tiện Ngang CNC Vturn-20E/26E:
ITEM \ MODEL | Unit | Vturn-20E | Vturn-26E | |
---|---|---|---|---|
Machine Capacity |
Swing over bed Đường kính tiện qua băng máy |
mm | 450 | 520 |
Std. turning dia. Đường kính tiện tiêu chuẩn |
mm | 160 | 260 | |
Max. turning dia. Đường kính tiện lớn nhất |
mm | 230 | 380 | |
Swing over carriage Đường kính tiện qua bàn xe dao |
mm | 300 | 350 | |
Center distance | mm | 635 | 650 | |
Axis Feeds |
X axis travel Hành trình trục X |
mm | 115+20 | 190+50 |
Z axis travel Hành trình trục Z |
mm | 600 | 600 | |
Rapid feed – X/Z axis | m/min | 12 / 15 | 12 / 15 | |
Feed motor – X/Z axis | kW | 1.8 / 2.5 | 2.5 / 2.5 | |
Cutting federate | mm/min | 0~1260 | 0 ~ 1260 | |
Ball screw dia x pitch | mm | 28 x P6 (X) 40 x P10 (Z) |
28 x P6 (X) 40 x P10 (Z) |
|
Spindle |
Spindle nose (chuck) Kiểu mũi trục chính |
inch | A2-6 (8”) | A2-8 (10”) |
Max. spindle speed Tốc độ mũi trục chính max |
rpm | 4200 (opt. 3500) | 2500 (opt. 3500) | |
Spindle motor power (cont/30min) | kW | 7.5 / 9.0 | 15 / 18.5 | |
Bearing inside dia. | mm | 100 | 130 | |
Spindle bore | mm | 62 | 87 | |
Hole through draw bar | mm | 52 | 75 | |
Turret |
No. of tools | no. | 10 (opt. 8) | 10 (opt. 12) |
Tool shank size | mm | 20 (opt.25) | 25 | |
Max. boring bar dia. | mm | 40 | 50 | |
Exchange time (T-T) | sec | 1 | 1 | |
Tailstock |
Quill dia. | mm | 75 | 110 |
Quill stroke | mm | 80 | 100 | |
Quill taper | mm | MT#4 | MT#5 | |
Machine |
CNC controller | FANUC | 0iMate-TD | 0iMate-TD |
Tank capacity | L. | 87 | 100 | |
Power requirement | kVA | 23 | 40 | |
Machine dimension Kích thước máy |
mm | 3267 x 1425 x 1650 | 3800 x 1700 x 2000 | |
Machine weight Trọng lượng máy |
kg | 4000 | 5400 |
※Machine and controller specifications are subject to change without notice.
Tính Năng Máy Tiện Ngang CNC Vturn-20E/26E:
- Gia công lâu dài, ổn định với độ chính xác cao
- Nâng cao năng suất trong gia công các chi tiết hàng loạt
- Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
- Năng suất trục chính nhanh hơn và chính xác hơn.
- Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
- Cho phép đa dạng hóa gia công nhiều quy trình hơn
- Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
- Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
- Dễ dàng gia công các vật liệu có kích thước dài
- Dễ dàng vận hành và bảo trì
Phụ kiện Máy Tiện Ngang CNC Vturn-20E/26E:
Phụ kiện tiêu chuẩn:
- 3-jaw power chuck with soff jaws
- Programmable tailstock
- Chip conveyor with cart
- Automatic forced lubrication
- Fully enclosed splash quarding
- Tool holders
- 3 step warning light
- FANUC manuals by CD ROM
Phụ kiện tùy chọn:
- Hard jaws
- Tailstock center
- Manual tool presetter (renishaw)
- Higher pressure coolants ( 3.3 bars/50Hs, 4.7 bars/60Hs)
- Air conditioner for electrical cabinet
- Part catcher
- Bar feeder interface
- Auto door
- Fanuc manuals
- CE marked components
Đại diện cung cấp Victor Taichung tại Việt nam
Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-20E/26E. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
