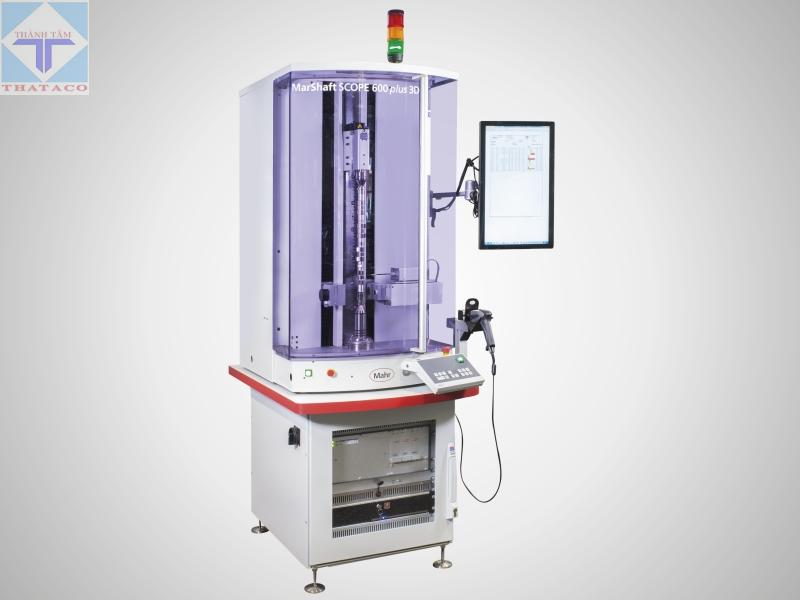

Thiết Bị Quang Học MarShaft SCOPE 600 plus. Thương hiệu Mahr. Nhập khẩu trực tiếp từ Đức. Là Sự kết hợp của cảm biến quang học và tiếp xúc cho phép hoàn thành kiểm tra 3D của phôi trong một lần đo. Dùng phát hiện các đặc trưng mà không thể đo quang học được như: cấu hình cam lõm, tất cả thông số chung của bánh răng trụ…

Thông số Thiết Bị Quang Học MarShaft SCOPE 600 plus:

Model	MarShaft SCOPE 600 plus
Dung sai đường kính (X) (µm)	(1,0 + L/125) L (mm) ( 20 °C ± 1 °C)
Vận hành	Động cơ Servo
Lens	Ống kính chính xác Telecentric, Mảng CCD phân giải cao
Dung sai chiều dài (Z) (µm)	(2,0 + L/125) L in mm (at 20 °C ± 1 °C )
Độ phân giải góc (°)	0.01 to 0.0001
Phạm vi đo đường kính (X) (mm)	120
Số cân tối đa của phôi (Kg)	15
Phân giải chiều dài/đường kính (mm)	0.01 to 0.0001
Phạm vi đo chiều dài (Z) (mm)	600

Tính năng Thiết Bị Quang Học MarShaft SCOPE 600 plus:

Sự kết hợp của cảm biến quang học và tiếp xúc cho phép hoàn thành kiểm tra 3D của phôi trong một lần đo.
Hoàn thành đo trục cam, bao gồm góc cam và tất cả các cấu hình cam
Hệ thống tiên tiến hiện nay sử dụng một hệ thống đầu dò 2D mới, ụ động gắn động cơ và hiệu chuẩn cho các trục tuyến tính.
Đo bánh răng trụ
Máy ảnh quang học dùng cho đo các đặc tính như đường kính, độ dài, bán kính, hình dạng, đặc tính vị trí, góc cam hoặc cam nâng trong vài giây.
Đo biên dạng
Hệ thống đầu dò 2D phát hiện các đặc trưng mà không thể đo quang học được như: cấu hình cam lõm, tất cả thông số chung của bánh răng trụ…
Không sử dụng Radial Drivers
Đo trực tiếp tham chiếu (2 mặt phẳng, lỗ khoan kín hoặc rãnh then)
Đo rãnh then
Đối với hệ thống này, các hệ thống tiếp xúc và quang học được hiệu chỉnh trong một hệ tọa độ đo.
Đo lỗ khoan kín
Chức năng 3D 100% với hệ thống dò 2D mới 1320-2
Trục đo Y bổ sung
Hiệu chuẩn đặc biệt của trục tuyến tính (Z-X-Y)
Phần mềm chuyên nghiệp MarShaft
Trạm đo hoạt động cùng với nền tảng phần mềm MarWin, cung cấp đầy đủ chức năng 3D.
Bảng điều khiển thủ công
