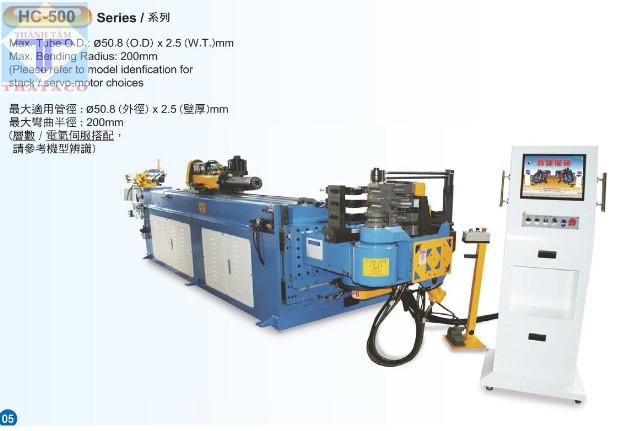

Máy Uốn Ống CNC Thủy Lực HC-500R2-4SM do Han Jie ( Đài Loan) sản xuất. Thiết kế của máy dựa trên phân tích cơ học động học để mang lại hiệu suất đáng tin cậy. Thích hợp uốn ống hình vuông, hình chữ nhật, tròn và các hình dạng khác.

Máy Uốn Ống CNC Thủy Lực

Máy Uốn Ống CNC Thủy Lực

Model: HC-160R2-4SM, HC-250R4-4SM, HC-380R2-4SM, HC-500R2-4SM, HC-650R2-4SM, HC-800R2-4SM, HC-1000R2-4SM, HC-1300R2-4SM, HPC-380R1-HT2SM,
Xuất xứ: Đài Loan
Tư Vấn: 0936.678.598
Địa Chỉ: Thataco
Dowload: Catalogue

Đọc tiếp

Mô phỏng 3D Máy Uốn Ống CNC Thủy Lực HC-500R2-4SM:

Tập tin 3D có thể được hiển thị ngay lập tức khi chỉnh sửa chương trình YBC giúp người dùng dễ dàng quản lý.
Đồ họa ống 3D cho biết phần uốn hiện tại bằng khối màu khác nhau.
Mô phỏng quy trình uốn 3D (Tùy chọn) chỉ đạo quá trình uốn trước để tránh lãng phí không cần thiết.

Thông số Máy Uốn Ống CNC Thủy Lực HC-500R2-4SM:

Spec / Model		HC-500R2-4SM
Max. ống O.D. & W.T. (O.D. x t)	Mild Steel (mm) / Thép nhẹ	ø50.8 x 2.5
	Stainless Steel (mm) / Thép không rỉ	ø45.0 x 2.0
	Rectangle Pipe (mm) / Ống hình chữ nhật	□45.0 x 2.0
Max. Draw Bending Radius (Max. R)(mm)/ Tối đa bán kính uốn		200
Push Bending Radius /	*Min. (mm)	7D~10D
Push Bending Radius /	Max. (mm)	∞
Max. Difference Between Two Bending Dies		60 mm
Max. Bending Angle (degree)		200°
Max. Effective Distance of Mandrel (mm)		2500 mm
Electric-Servo Speed	Feeding (mm/sec)	1000 mm
	Rotation (degree/sec)	200°
	Bending (degree/sec)	110°
Electric-Servo Accuracy	Feeding (mm)	±0.05 mm
	Rotation (degree)	±0.05°
	Bending (degree)	±0.05°
Hydraulic Motor Power (HP)		7.5 HP
Total Power (HP)		22.8 HP
Machine Size (L x W x H）(mm)		5100 x 1600 x 1700 mm
Machine Weight (kgs)		4.500 kgs

Thiết kế kỹ thuật Máy Uốn Ống CNC Thủy Lực HC-500R2-4SM:

Thiết kế của máy dựa trên phân tích cơ học động học để mang lại hiệu suất đáng tin cậy.
Đầu và cánh tay uốn cong nhỏ gọn giảm thiểu những cản trở có thể xảy ra.
Thiết kế kẹp leo giúp có đủ không gian để thực hiện uốn cong hiệu quả.
Chuyển đổi dụng cụ nhanh chóng rút ngắn thời gian thiết lập và tạo sự thoải mái cho người dùng.
Tủ điện riêng được lắp riêng với máy để chống rung chấn.
Các chuyển động được điều khiển bởi tất cả các động cơ điện-servo đảm bảo độ chính xác cao và hiệu suất lặp lại.
Chức năng Định vị Dụng cụ Tự động: Kẹp / Khuôn áp suất được định vị tự động thông qua điều khiển mô-men xoắn thông minh.
Độ ổn định cao: Tất cả điều khiển điện-servo
Tiếng ồn thấp – độ ồn thấp

Cài đặt uốn tối ưu & linh hoạt Máy Uốn Ống CNC Thủy Lực HC-500R2-4SM:

Chế độ hoạt động: Bằng tay, Bán tự động, Hoàn toàn tự động, Một lần uốn cong.
Giao diện thân thiện với người dùng với màn hình cảm ứng / hiển thị biểu tượng 17 “.
Vị trí của mỗi trục và góc uốn được hiển thị bằng số trên màn hình.
Mỗi trục có 9 tốc độ chính với 10 tốc độ tinh chỉnh để đáp ứng các ứng dụng khác nhau.
Chuyển động riêng lẻ có thể được thiết lập theo yêu cầu trong chu kỳ uốn cong, chẳng hạn như Mandrel (bật / tắt), thu hồi MDR 2 bước, chức năng tăng cường.
Bất kỳ chuyển động nào cũng có thể được tùy chỉnh để đưa cánh tay uốn cong trở lại vị trí ban đầu thành công.
Hệ thống sẽ tự động tính toán độ dài cần thiết khi dữ liệu Y.B.C đã được thiết lập.
Hiển thị tự động thời gian chu kỳ của tọa độ X.Y.Z có thể được chuyển đổi sang trục Y.B.C.
