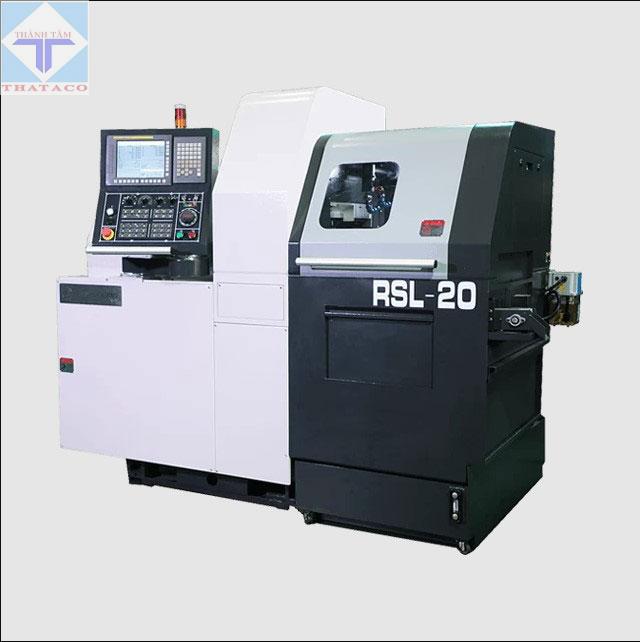

Máy Tiện Swiss CNC RAY FENG RSL-20 Series. Là máy tiện CNC RAY FENG ( Đài Loan) sản xuất. Các chức năng cắt và phay tuyệt vời có thể thực hiện các gia công phức hợp và phức tạp.

Thông số Máy Tiện Swiss CNC RAY FENG RSL-20 Series:

Model				RSL-20
Trục chính	Tối đa Đường kính gia công			Ø20 mm
	Max. Turning Length(Revolving Guide Bush)			205 mm
	Max. Turning Length(None Guide Bush)			Material Dia. x 2.5(Max.50mm)
	Min. Input Unit			0.001 mm
	O. D. Tool			Ø12mm x 6pcs
	Sleeve Holder	Sleeve Size		C22-ER16 – 4pcs
		Max. Drilling		Ø 10mm
		Max. Tapping		M8
	Power Driven Tool	No. of Tools		ER11 x 2pcs ER16 x 2pcs
		Max. Drilling		Ø 5mm(ER11) Ø 7mm(ER16)
		Max. Tapping		M5(ER11) M6(ER16)
	Power Driven Driver Motor			1.0 kw (Continuous) / 1.2kw (5mins. – 30%ED)
	Power Driven Tool Max. Speed			ER11 : 8,00Orpm / ER16 : 6,000rpm
	Động cơ trục chính			2.2 kw(Continuous) / 3.7kw (10mi ns. – 25%ED)
	Tốc độ trục chính			10,000 rpm
Trục chính phụ	Tối đa Đường kính gia công			Ø20 mm
	Max. Length for Front Ejection			80 mm
	Max. Parts Projection Length			30 mm
	Back 4- Spindle Holder	No. of Tools		Sleeve Tool x 4pcs (Opt. Power Driven Tool)
		Max. Drilling	Sleeve Tool	Ø8 mm
		Max. Drilling	Cross Tool	Ø6 mm
		Max. Tapping	Sleeve Tool	M6
		Max. Tapping	Cross Tool	M5
	Tối đa Tốc độ trục chính phụ			9,000rpm
	Động cơ trục chính phụ			0.55 kw(Continuous) / 1.1kw(15mins. – 40%ED)
	Động cơ điều khiển công suất			0.75kw
	Công cụ điều khiển năng lượng Max. Tốc độ			8,000rpm
General	Trục tốc độ nhanh			24m/min
	Dung tích thùng làm mát			180L
	Động cơ bơm nước làm mát			960W
	Kích thước máy			2350 x 1260 x 1830 mm
	Trọng lượng máy (NW)			1800kg
	Nguồn cấp			AC/3PH/220V/10kw
	Bộ điều khiển CNC			FANUC Oi-F / MITSUBISHI-M80

Tính Năng Máy Tiện Swiss CNC RAY FENG RSL-20 Series:

Các chức năng cắt và phay tuyệt vời có thể thực hiện các gia công phức hợp và phức tạp.
Trục chính và trục chính sau có thể thực hiện gia công đồng bộ, giúp tiết kiệm thời gian rất nhiều.
RGB xoay với tốc độ cao, có thể ổn định phôi và tăng hiệu suất làm việc.
Lý tưởng gia công cho các bộ phận xe máy và ô tô, các bộ phận điện và điện, dụng cụ và bộ phận thủy lực, v.v.
Quay trục C: Trục chính và trục quay sau có thể thực hiện xử lý đơn lẻ riêng lẻ hoặc quay đồng thời cùng nhau. Nó cũng có thể xử lý đặc biệt trục C.
Phù họp với sản xuất lớn, dùng tiện, phay, taro…
Trục chính sử dụng động cơ tích hợp để giảm thiểu độ rung và tiếng ồn, mang lại độ chính xác cao. Tối đa. tốc độ có thể lên đến 10.000 vòng / phút.
Được thiết kế để gia công phôi kim loại thành phức tạp, mảnh mai hoặc tinh tế, các thành phần yêu cầu dung sai chặt chẽ.
Bảng điều khiển định vị dễ dàng và thiết bị mô phỏng bánh xe quay tay để tạo điều kiện thuận lợi cho người vận hành.

Phụ kiện Máy Tiện Swiss CNC RAY FENG RSL-20 Series:

Phụ kiện tiêu chuẩn:

Operation Panel 10.4 inch Color LCD Display
Revolving Guide Bush
C-Axis control (Main & Sub Spindle)
Main & Sub Spindle Clamp Unit
O.D. Tool Holder
Power Driven Tool (ER11x2, ER16x2)
4 Tool Sleeve Holder
Back Machining 4 Spindle Tool Unit
Door Interlock System
Coolant Flow Detector
Cut Off Detector
Air Cleaning for Revolving Guide Bush
Sub Spindle Chips Cleaning Unit (Air & Coolant Spray)
Parts Ejection Detector
Working Light
Pneumatic Unit
Lubrication Unit
Parts Conveyor

Phụ kiện tùy chọn:

Non-Guide Bushing Holder
Auto Bar Feeder Machine
Chip Conveyor with Cart
Long Part Ejector with Guide Tube
High Pressure Coolant Device (30bar/70bar)
Oil Mist Collector.
Auto Stabilizer
Auto Stabilizer & Transformer
CE Marking Version
3-Spindle Front Power Driven Tool Unit
2-Spindle Front Power Driven Tool Unit
Thread Whirling Unit
Polygon Unit
Slotting Unit
Gear Hobbing Unit
Back Machining 3 Spindle Power Driven Tool Unit

Đại diện cung cấp RAY FENG tại Việt nam

Nếu bạn muốn tìm mua Máy tiện Swiss CNC RAY FENG. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
