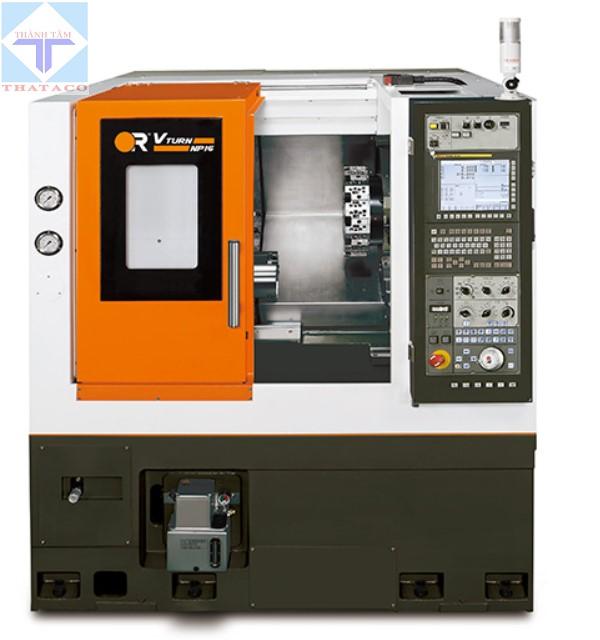

Máy Tiện Ngang CNC Vturn-NP16/NP20 có mã Vturn-NP16/NP20. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.

Machine width 1.5/1.93 meters (NP16/NP20)
Turning length 250/400 mm (NP16/NP20)
Rapid feeds 30/30 m/min
Roller guideways
Servo turret
One-piece slant bed
Rear/Right chip disposal
Ready for unmanned operations

Thông số Máy Tiện Ngang CNC Vturn-NP16/NP20:

ITEM \ MODEL		Unit	Vturn-NP16 (CM)	Vturn-NP20 (CM)
CAPACITY	Swing over bed dia. Đường kính tiện qua băng máy	mm	Ø570	Ø650
	Standard turning dia. Đường kính tiện tiêu chuẩn	mm	Ø185 (Ø200)	Ø206 (Ø234)
	Maximum turning dia. Đường kính tiện lớn nhất	mm	Ø260 (Ø200)	Ø320 (Ø260)
	Swing over carriage dia.	mm	Ø325	Ø365
	Between centers	mm	270	520
	Bar capacity (Hole thru draw bar)	mm	Ø42	Ø52
AXIS FEEDS	X axis travel hành trình trục X	mm	20+130 (50+100)	20+160 (50+130)
	Z axis travel hành trình trục X	mm	250	400
	Rapid feed – X / Z axis	m/min	30 / 30	30 / 30
	Feed motor – X / Z axis	kW	1.8 / 1.8	1.8 / 1.8
	JOG feed	mm/min	X/Z: 0~1260	X/Z: 0~1260
	Ball screw dia x pitch	mm	Ø25 x P10 (X) Ø40 x P10 (Z)	Ø25×P10 (X) Ø40×P10 (Z)
	Guideway width – X / Z axis	mm	35 / 35	35 / 35
SPINDLE	Spindle speed	rpm	6000	4200 (opt. 6000)
	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-5 (6″)	A2-6 (8”)
	Spindle motor power (cont./30min/15%)	kW	5.5 / 7.5 / 11 (opt. 7.5 / 11 / 15)	7.5 / 11 / 15 (opt.11/15/18.5)
	Spindle bearing inside dia.	mm	Ø80	Ø100
	Spindle taper	–	1/20	1/20
TURRET	No. of tools (live)	–	12 (12)	12 (12)
	Tool shank size	mm	□20	□25
	Max. boring bar dia.	mm	Ø32 (BMT-45)	Ø40 (BMT-55)
	Exchange time (T-T)	sec	0.9 (opposite)	0.9 (opposite)
	Milling speed	rpm	4000 (opt. 6000)	4000 (opt. 6000)
	Milling motor	kW	2.2	2.2
TAILSTOCK (Optional)	Tailstock quill dia.	mm	Ø60	Ø75
	Quill stroke	mm	80	80
	Quill taper	–	M.T. #3	M.T. #4
MACHINE	NC controller	Fanuc	0i-TF (10.4″)	0i-TF (10.4”)
	Coolant tank capacity	L.	160	240
	Power requirement	kVA	14.4 (15.1)	16.6 (17.3)
	Machine dimension LxWxH (with chip conveyor)	mm	1488 x 1956 (2108) x 1775	1930 x 2257 x 1890
	Net weight	kgs	3700 (4070)	4000 (4370)

※Machine and controller specifications are subject to change without notice.

Tính Năng Máy Tiện Ngang CNC Vturn-NP16/NP20:

Gia công lâu dài, ổn định với độ chính xác cao
Nâng cao năng suất trong gia công các chi tiết hàng loạt
Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
Năng suất trục chính nhanh hơn và chính xác hơn.
Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
Cho phép đa dạng hóa gia công nhiều quy trình hơn
Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
Dễ dàng gia công các vật liệu có kích thước dài
Dễ dàng vận hành và bảo trì

Phụ kiện Máy Tiện Ngang CNC Vturn-NP16/NP20:

Phụ kiện tiêu chuẩn:

Fanuc Oil-TF Plus (10,4″) with manual Guide i
Hydraulic chuck with soft jaws
Chip conveyor (rear disposal)
Fully enclosed splash guarding
Tool holders (only for standard turret)
Coolant flush on Z-axis cover
3 step warning light

Phụ kiện tùy chọn:

Manual tailstock with power quill
Chip conveyor (right disposal)
Manual tool presetter
Auto tool presetter
Parts catcher (swing type)
KITAGAWA power chuck
Air conditioner for electrical cabinet (Panel cooler)
Higher pressure coolants
Bar feeder interface
Air blow
Oil skimmer
Oil mist collector
Hard jaws
Tailstock center
Auto door
Small spindle bore ( Ø42 mm, 6000 rpm)
Large spindle bore ( Ø66 mm, 4000 rpm)
C-axis
Robot system

Đại diện cung cấp Victor Taichung tại Việt nam

Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-NP16/NP20. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
