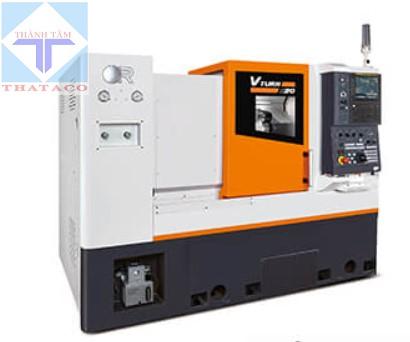

Máy Tiện Ngang CNC Vturn-S20 có mã Vturn-S20. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.

Thông số Máy Tiện Ngang CNC Vturn-S20:

MODEL			Vturn-S20/40 (CM) Vturn-S20/60 (CM)	Vturn-S26/60 (CM) Vturn-S26/110 (CM)
Capacity	Swing over bed dia. Đường kính tiện qua băng máy	mm	Ø600	Ø600
	Standard turning dia. Đường kính tiện tiêu chuẩn	mm	Ø216 (f234)	Ø350 (f285)
	Maximum turning dia. Đường kính tiện lớn nhất	mm	Ø320 (f260)	Ø430 (f420)
	Swing over carriage dia. Đường kính tiện qua bàn xe dao	mm	Ø430	Ø480
	Between centers	mm	420 640	640 1130
	Bar capacity (Hole thru draw bar)	mm	Ø52 (opt. 66)	Ø75 (opt.77, 91)
AXIS FEEDS	X axis travel Hành trình trục X	mm	160+20 (130+50)	215+25 (210+30)
	Z axis travel Hành trình trục Z	mm	400 600	610 1100
	Rapid feed – X / Z axis Tốc độ gia công trục X/Z	m/min	20 / 24	18 / 24
	Feed motor – X / Z axis Tốc độ motor X/Z	kW	3 / 3	3 / 4
	JOG feed	mm/min	X/Z: 0~1260	X/Z: 0~1260
	Ball screw dia x pitch Vít me bi	mm	Ø32×P6 (X), f40×P8 (Z)	Ø32×P6 (X), f40×P8 (Z)
Spindle	Spindle speed Tốc độ mũi trục chính	rpm	4200 (opt. 3500)	3500 (opt. 2500)
	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-6 (8”)	A2-8 (10”)
	Spindle motor power (cont./30min/25%) Động cơ trục chính	kW	7.5 / 9 / 12 (opt. 11 / 15 / 18.5)	15 / 18.5 / 22 (opt. 18.5 / 22 / 26)
	Spindle bearing inside dia.	mm	Ø100	Ø130
	Spindle bore Đường kính lỗ trục chính	mm	62 (opt. 78)	87
	Spindle taper Mũi chống tâm		1/20	1/20
Turret	No. of tools (live)		12 (12) servo	10 (12) servo
	Tool shank size	mm	□25	□25
	Max. boring bar dia.	mm	Ø40 (BMT-55)	Ø50 (BMT-65)
	Exchange time (T-T)	sec	0.8 (0.81) – adjacent 1.0 (1,25) – opposite	0.8 (0.81) – adjacent 1.0 (1,25) – opposite
	Milling speed	rpm	4000 (opt. 6000)	4000 (opt. 6000)
	Milling motor	kW	2.2 (αiS 8/6000)	4.5 (αiS 22/6000)
Tailstock	Tailstock quill dia.	mm	Ø75	Ø110
	Quill stroke Hành trình ụ động	mm	80	100
	Quill taper Côn ụ động		MT #4	MT #5 (opt. MT#4)
Accuracy	Positioning accuracy (bi-directional)	mm	0.01	0.01
Accuracy	Repeatability	mm	±0.004	±0.004
Machine	NC controller	Fanuc	0i-TF Plus (10.4”)	0i-TF Plus (10.4”)
	Coolant tank capacity	L	250 (overflow) 220	330 380
	Power requirement	kVA	17 (19)	27 (29)
	Machine dimension LxWxH (with chip conveyor) Kích thước máy	mm	2300 x 2545 x 1848 (rear) 3536 x 1768 x 1808	3867 x 1819 x 1875 4671 x 1819 x 1875
	Net weight Trọng lượng máy	kgs	4800 (4860) 4800 (4860)	6050 (6150) 6650 (6750)

※Machine and controller specifications are subject to change without notice.

Tính Năng Máy Tiện Ngang CNC Vturn-S20:

Gia công lâu dài, ổn định với độ chính xác cao
Nâng cao năng suất trong gia công các chi tiết hàng loạt
Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
Năng suất trục chính nhanh hơn và chính xác hơn.
Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
Cho phép đa dạng hóa gia công nhiều quy trình hơn
Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
Dễ dàng gia công các vật liệu có kích thước dài
Dễ dàng vận hành và bảo trì

Phụ kiện Máy Tiện Ngang CNC Vturn-S20:

Phụ kiện tiêu chuẩn:

Fanuc Oi-TF Plus (10.4″) with manual Guide
Hydraulic chuck with soft jaws
Programmable tailstock
Chip converyor
Fully enclosed splash guarding
Hand wheel
Tool holders ( for standard turret only)
Coolant flush on Z-axis cover
3 step warning light

Phụ kiện tùy chọn:

Manual tool presetter
Auto tool presetter
Part catcher (swing type) – Vturn S26 only
KITAGAWA power chuck
Air conditioner for electrical cabinet (Panel cooler)
12″ chuck (3000 rpm spindle) (Vturn-S26)
Higher pressure coolants
Bar feeder interface
Air blow
Oil skimmer
Oil mist collector
Auto door
Hard jaws
Tailstock center
Transformer
C-axis (Vturn-26CM/S36CM)

Đại diện cung cấp Victor Taichung tại Việt nam

Nếu bạn muốn tìm mua Máy Tiện CNC Nằm Ngang Vturn-S20. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
