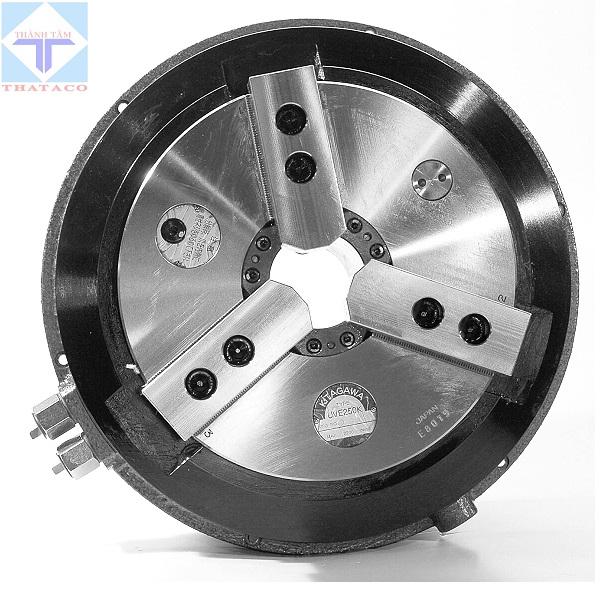

Mâm Cặp Khí Nén Ba Chấu Kitagawa có mã UVE-160K, UVE-200K, UVE-250K, UVE-315K, UVE-400K,. Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Có ba chấu kẹp hoạt động bằng khí nén, lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường. Lực li tâm thấp khi gia công tốc độ cao.

Thông số Mâm Cặp Khí Nén Ba Chấu Kitagawa:

Model	UVE-160K	UVE-200K
Đường kính lỗ tâm mm	38 mm	50 mm
Phạm Vi Kẹp mm	170 max, 18 min	200 max, 18 min
Hành Trình Chấu (đường kính) mm	8.4 mm	8.4 mm
Hành Trình pit tông mm	24 mm	24 mm
Tối đa lực kẹp	45kN, 4588kgf	54kN, 5506kgf
Tốc Độ Tối Đa	3500rpm	2800rpm
Trọng lượng	29,5kg	38,5kg
Momen quán tính	0,250kg.m2	0,350kg.m2
Tiêu thụ không khí trên 10mm (ở áp suất không khí 0,6Mpa [6,1kgf / cm2])	2.375	2,990
Cao độ Serration	1.5	1.5
Phù hợp với chấu trên mềm	SB06C1	SB10B1

Model	UVE-250K	UVE-315K	UVE-400K
Đường kính lỗ tâm mm	60 mm	92 mm	120 mm
Phạm Vi Kẹp mm	250 max, 18 min	315 max, 48 min	400 max, 90 min
Hành Trình Chấu (đường kính) mm	9.8 mm	9.8 mm	14 mm
Hành Trình pit tông mm	28 mm	28 mm	40 mm
Tối đa lực kẹp	90kN, 9177kgf	111kN, 11318kgf	210kN, 21413kgf
Tốc Độ Tối Đa	2200rpm	1800rpm	1200rpm
Trọng lượng	61kg	81kg	145kg
Momen quán tính	0,725kg.m2	1.450kg.m2	4.375kg.m2
Tiêu thụ không khí trên 10mm (ở áp suất không khí 0,6Mpa [6,1kgf / cm2])	4,432	6,343	10,943
Áp suất tối đa
Cao độ Serration	1.5	1.5	3
Phù hợp với chấu trên mềm	SB10B1	SB12C1	SB15C2

Tính năng Mâm Cặp Khí Nén Ba Chấu Kitagawa:

Được sản xuất từ thép hợp kim cao cấp. Được làm cứng dưới quá trình xử lý nhiệt. Thiết kế kiểu mâm kẹp ba chấu tự định tâm. Sử dụng khí nén.
Trợ lực kiểu nêm ba chấu, gia công tốc độ cao
Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường
UVE-160K là mâm cặp ba chấu 250 mm hoạt động bằng khí nén. Với rãnh lỗ khoét trung tâm 38 mm, tốc độ tối đa 3500 vòng/ phút
UVE-200K là mâm cặp ba chấu 280 mm hoạt động bằng khí nén. Với rãnh lỗ khoét trung tâm 50 mm, tốc độ tối đa 2800 vòng/ phút
UVE-250K là mâm kẹp ba chấu 330 mm hoạt động bằng khí nén. Với rãnh lỗ khoét trung tâm 60 mm, tốc độ tối đa 2200 vòng/ phút
UVE-315K là mâm kẹp ba chấu 385 mm hoạt động bằng khí nén. Với rãnh lỗ khoét trung tâm 92 mm, tốc độ tối đa 1800 vòng/ phút
UVE-400K là mâm kẹp ba chấu 495 mm hoạt động bằng khí nén. Với rãnh lỗ khoét trung tâm 120 mm, tốc độ tối đa 1200 vòng/ phút
Độ bền cao, cần ít bảo trì, thích hợp cho xử lý sản xuất hàng loạt và đưa vào dây chuyền tự động
Sản phẩm có độ bền tuyệt vời, với cấu trúc chống bụi và che kín dầu mỡ.

Đại diện cung cấp hãng Kitagawa Tại Việt Nam.

Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
