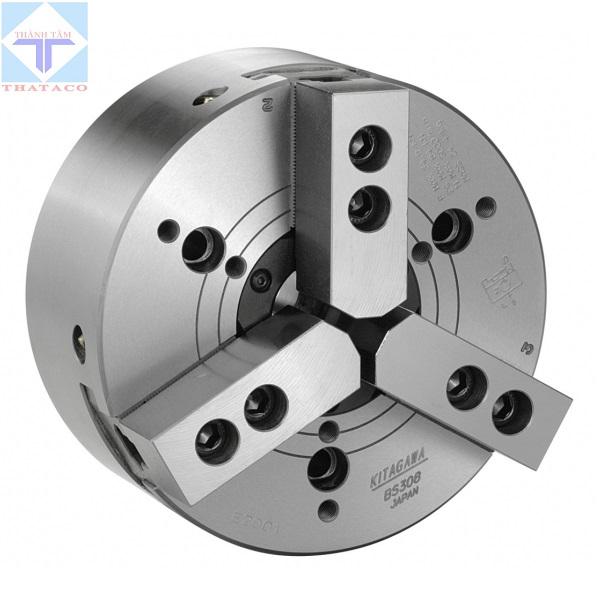

Mâm Cặp Ba Chấu Thủy Lực Kitagawa BS Series có mã BS306, BS308, BS310,. Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Thiết kế kiểu mâm cặp ba chấu thủy lực tốc độ cao, lỗ xuyên tâm lớn. Phù hợp gia công ổn định cho các chi tiết gia công lớn. Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường. Lực li tâm thấp khi gia công tốc độ cao.
Thông số Mâm Cặp Ba Chấu Thủy Lực Kitagawa BS Series:
| Model | BS306 | BS208 | BS210 |
|---|---|---|---|
Lỗ Xuyên Tâm mm |
45 mm | 52 mm | 75 mm |
Phạm Vi Kẹp mm |
169 max – 25 min | 210 max, 18 min | 254 max, 33 min |
Hành Trình Chấu (đường kính) mm |
5.5 | 7.5 | 9.1 |
Hành Trình pit tông mm |
12 | 14 | 17 |
Tối đa Lực kẹp |
22kN, 2243 kgf | 34.8kN, 3549 kgf | 43kN, 4385 kgf |
Tối đa lực bám |
55 kN, 5610 kgf | 84 kN, 8570 kgf | 105,8 kN, 10795 kgf |
Tốc Độ Tối Đa |
6000 vòng / phút | 5000 vòng / phút | 4200 vòng / phút |
Trọng lượng |
11,5kg | 22.5kg | 34,5kg |
Mômen quán tính |
0,060 kg.m2 | 0.125 kg.m2 | 0,325 kg.m2 |
Xi lanh phù hợp |
S1246 | S1552 | S1875 |
Áp suất tối đa |
2,8 MPa, 28,6 cm2 | 2.65 MPa, 27 cm2 | 2,7 MPa, 27,5 cm2 |
Phù hợp chất trên cứng |
HB06B1 | HB08A1 | HB10A1 |
Phù hợp chất trên mềm |
SB06L1A | SB08B1A | SB10B1 |
Tính năng BS Series:
- Thiết kế kiểu mâm kẹp ba chấu thủy lực tốc độ cao, lỗ xuyên tâm lớn. Phù hợp gia công ổn định cho các chi tiết gia công lớn
- Được chế tạo bằng thép hợp kim tinh luyện cao, tất cả các bề mặt làm việc được tăng cứng, mặt đế gia công chính xác và lặp lại đảm bảo phục vụ lâu dài.
- Trợ lực kiểu nêm hai chấu, gia công tốc độ cao
- Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường
- Lực ly tâm thấp ở tốc độ cao
- Thích hợp để chuyển phôi với trục chính phụ
- Bao gồm bu lông lắp, đai ốc chữ T và bu lông lắp chấu. Cũng bao gồm cờ lê trống và cờ lê lắp.
- Mâm cặp thay đổi nhanh này mang lại tốc độ cao hơn, lực kẹp nhất quán và kích thước lỗ khoan khi so sánh với mâm cặp thông thường.
- Sản xuất tại Nhật Bản. Chất lượng cao. Độ bền lâu.
- Được dùng để kẹp chặt chi tiết khi gia công tiện, đặc biệt là một hình trụ.
Hiểu thêm về từng sản phẩm Mâm Cặp Ba Chấu Thủy Lực Kitagawa BS Series:
- BS306 là mâm kẹp ba chấu 169 mm sử dụng thủy lực. Với lỗ xuyên tâm 45 mm. Tốc độ tối đa 6000 vòng/ phút.
- BS308 là mâm kẹp ba chấu 210 mm sử dụng thủy lực. Với lỗ xuyên tâm 52 mm. Tốc độ tối đa 5000 vòng/ phút.
- BS310 là mâm kẹp ba chấu 254 mm sử dụng thủy lực. Với lỗ xuyên tâm 75 mm. Tốc độ tối đa 4200 vòng/ phút.
Đại diện cung cấp hãng Kitagawa Tại Việt Nam.
Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
