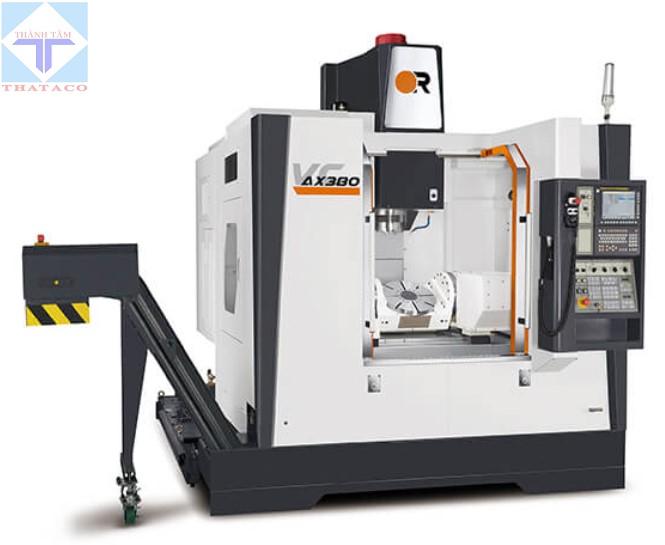

Trung Tâm Gia Công Phay 5 Trục Vcenter-AX380 do Victor Taichung Đài Loan sản xuất. Áp dụng cho nhu cầu của tất cả các loại bộ phận đúc lớn, bộ phận kết cấu, gia công thiết bị khoan bán dẫn, gia công khuôn mẫu, bộ phận nhôm, nhu cầu chế biến bộ phận vận tải hàng không vũ trụ, v.v.

Trunnion type tilting table (A+C axes) with innovative non-backlash rollercam mechanism offers excellent solution for small part machining.
Higher rotating speed and machining accuracy than conventional worm gear mechanism shorten cycle time.
Higher clamping rigidity than DD motor facilitates 4+1 axis heavy cutting.
BIG-PLUS BT-40 (BBT-40) spindle 12000rpm (15kW).
With an extremely rigid and tough column, the C-framed Vcenter-AX380 presents high feed rate 48 m/min and high Z-axis acceleration 0.75G to minimize spindle non-cutting time. Coupled with powerful 12000 rpm spindle and turnnion type rotary table. Vcenter-AX380 5-axis machining center effectively upgrades the cutting performance with higher accuracy and efficiency.

Thông số Trung Tâm Gia Công Phay 5 Trục Vcenter-AX380:

Item		Unit	Vcenter-AX380
Travel	X axis travel	mm	700
	Y axis travel	mm	500
	Z axis travel	mm	540
Distance	Spindle center to column (vertical milling)	mm	547
	Spindle nose to table surface (or table center)	mm	60 ~ 600
	Spindle center line to table surface (horizontal milling)	mm	–
	Height from table surface (or table center) to floor	mm	1085.5
Table	Table work area	mm	Ø380
	Dimension of T-slot	mm	12H7
	Max. table load (rotary)	kg	200
	Max. table load (fixed + rotary)	kg	–
Spindle	Spindle taper		BBT-40
	Spindle motor – cont / 30 / 10min	kW	11/15/18.5 (w/t CTS) 7/11/15 (w. CTS)
	Spindle speed	rpm	12000 (opt. 15000)
Linear feed rate	Rapid feed rate – X/Y/Z	m/min	48 / 48 / 48
	Axis feed motor – X/Y/Z	kW	4 / 4 /7
	Cutting feedrate by table	m/min	20 (opt. 30)
	Linear guide width (X/Y/Z)	mm	30 / 35 / 45
	Ballscrew dia x pitch (X/Y/Z)	mm	Ø40×16 (X/Y/Z)
Rotary feed rate	Tilting (swivel) / rotary angles	deg.	-120 ~ 30 / 360
	Rotary rapid feed rate	rpm	33.3 / 40 (A/C)
	Axis feed motor	kW	3 / 1.6 (A/C)
	Continuous indexing resolution	deg.	0.001 (roller cam drive)
	Continuous torque output	N-m	1060 / 588 (A/C)
	Braked torque (clamping)	N-m	2452 / 2158 (by brake, A/C)
Tools	Max. tool length	mm	300
	Max. tool weight	kg	7
	Magazine capacity		30 (opt. 40)
	Max. tool diameter (without adjacent tools)	mm	76 (125)
	Tool exchange time	sec.	2.3 (T-T), 5.9 (C-C)
	Pull stud angle	deg.	15 (JIS 40P)
	Tool selection method		Random
Machine	Power requirement	kVA	36 (excl. CTS) Fanuc 42 (excl. CTS) Heidenhain
	Min/Max. air pressure	kg/cm2	5.5 ~ 6.5
	Coolant tank capacity	L	400
	Std. NC controller (Fanuc)		0i-MF (10.4”)
	Floor space requirement (with conveyor)	mm	3200 x 2848
	Max. machine height	mm	2962 (aiI12) 3084 (aT8i)
	Machine weight	kg	6000

Tính Năng Trung Tâm Gia Công Phay 5 Trục Vcenter-AX380:

Nâng cao độ chính xác khi gia công các chi tiết phức tạp.
Ba trục tuyến tính (X, Y, Z) và hai trục quay (A, B)
Di chuyển các bộ phận hoặc dụng cụ cắt dọc theo năm trục khác nhau tại một thời điểm
Khả năng gia công, sản xuất linh hoạt
Lý tưởng tạo ra các hình dạng, góc cạnh, rãnh lỗ, đường cong phức tạp…
Thời gian gia công nhanh chóng
Tương thích với nhiều loại vật liệu
Độ chính xác cao, đảm bảo chất lượng
Chất lượng xử lý ổn định, độ chính xác lặp lại cao
Có hiệu quả trong sản xuất hàng loạt
Giao diện điều khiển thân thiện

Phụ kiện Trung Tâm Gia Công Phay 5 Trục Vcenter-AX380:

Phụ kiện tiêu chuẩn:

Spindle oil cooler
Fully enclosed splash guard
Rigid tapping
Remote MPG ( handwheel)
1° positioning indexing by coupling ( for Vcenter-AX800)
Hand tools and toolbox
T nuts for table slot
Built-in work light
Auto power off system
Leveling pads
A/C for electrical cabinet (Vc-AX800)
Fanuc e-book (CD)
Auger conveyor (Screw type chip remover)

Phụ kiện tùy chọn:

A/C for electric cabinet (for Vc-AX380/AX630)
Chip conveyor with cart
Coolant Though Spingdle (CTS)
Top covers (for Vc-AX630)
Air dryer
Linear scales in X/Y/Z axes
Angular encoder (in A/C or B/C or B/A axes)
Auto tool length measurement
Part measurement
HSK-A63 tooling
Table shower system
Auto door
Oil hole coolant
Hydraulic/pneumatic port on table:
– 4 port for Vcenter-AX380
– 4 +1 port for Vcenter-AX630
– 8 + 1 port for Vcenter-AX800
Tilting table with hydraulic clamping device by HSK-A100 interface (for Vc-AX630)
5-axis simultaneous control (by Hedenhain 640/ Siemens 840D/ Fanuc 31i-B5 Plus controls)
5-axis accuracy calibrating tool:
– Rnishaw Axitset (working with OMP-60 or RMP-600)
Heidenhain Kinematics OPt ( working with TS-460, included for Heidenhain TNC-640 with full 5-axis control)
Fanuc manuals

Nếu bạn muốn tìm mua Trung Tâm Gia Công Phay CNC Victor Taichung. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
