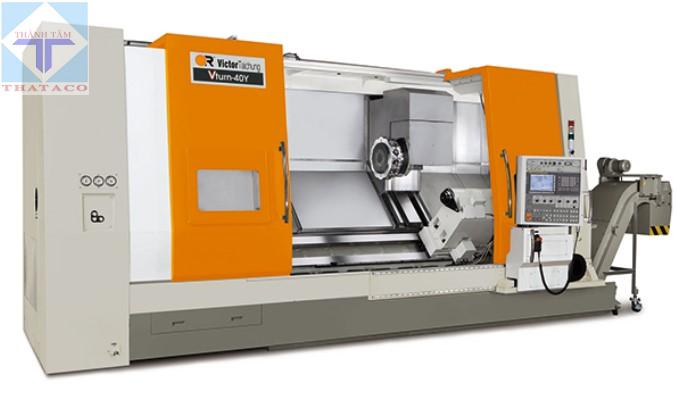

Máy Tiện Ngang CNC Vturn-40 có mã Vturn-40. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.

Heavy cutting lathe with spindle nose A2-11 for turning length from 1250mm to 4250mm.
Bar capacity 91mm, Spindle speed 2500rpm.

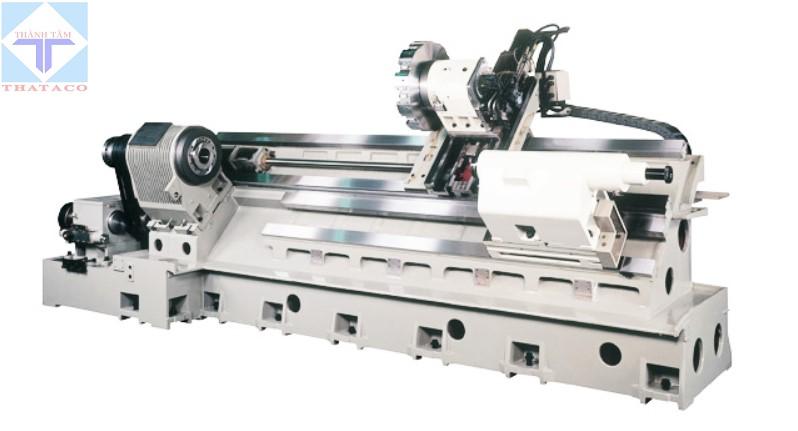

Single piece cast slant bed (45-degree) for minimum distance from ball screw to the tool tip.

Thông số Máy Tiện Ngang CNC Vturn-40:

ITEM \ MODEL		Unit	Vturn-40/125[YCM/CM} Vturn-40/220[Y] Vturn-40/325[Y} Vturn-40/425[Y}
MACHINE CAPACITY	Swing over bed Đường kính tiện qua băng máy	mm	780
	Std. Turning dia. Đường kính tiện tiêu chuẩn	mm	520
	Max. turning dia. Đường kính tiện lớn nhất	mm	620 [560/580] (390 for CV)
	Swing over carriage Đường kính tiện qua bàn xe dao	mm	620
	Center distance	mm	1215 2165 3425 4285
	Hole through draw bar	mm	91 (opt. 105 for CV/(Y)CM)

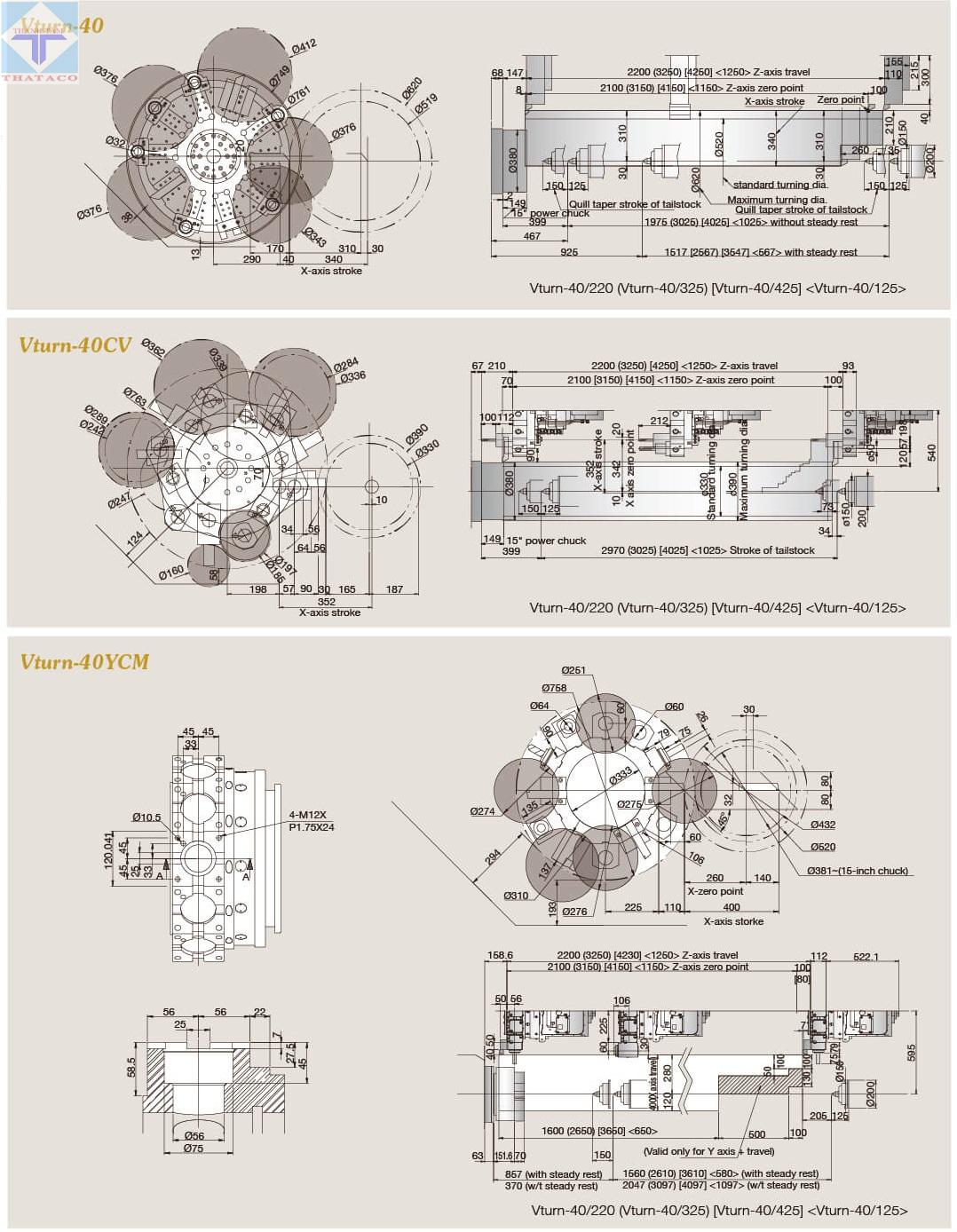

AXIS FEEDS	X axis travel : Hành trình trục X – Std turret – VDI turret – VDI turret, C-axis – BMT turret, C-axis	mm	310+30 125+315 107+165 280+90 / 290+50
	Z axis travel Hành trình trục Z	mm	1250 2200 3250 4250
	Y axis travel Hành trình trục Y	mm	±80
	Rapid feed – X/Z axis	m/min	20/20 20/20 20/12 20/8
	Rapid feed – Y axis	m/min	7
	Feed motor – X/Z axis	kW	4 / 4 [ 7 / 6 (@40i)] 4 / 7 (@30i_30Nm) [7 / 6 (@40i] 4 / 6 (@40_38Nm) [7 / 6 (@40i)] 4 / 6 (@40_38Nm) [7 / 6 (@40i)]
	Feed motor – Y axis	kW	4
	JOG feed rate	mm/min	0~1260
	Ball screw dia x pitch	mm	32 x P8 (X) 32 x P10 (Y) 50 x P10 (Z)
		mm	36 x P10 (X) 50 x P16 (Z)
		mm	63 x P16 (Z)
		mm	70 x P12 (Z)
SPINDLE	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-11 (15″)
	Max. spindle speed Tốc độ mũi trục chính max	rpm	2500
	Spindle motor power	kW	30/37 with gearbox (37/45 CV/YCM/CM)
	Bearing inside dia.	mm	160
	Spindle bore	mm	105
TURRET	No. of tools	no.	10 (opt. 12) (12 for CV/YCM/CM)
	No. of live tools	no.	6 (CV), 12 (YCM/CM)
	Tool shank size	mm	32
	Curvic coupling dia. (mm)	mm	320 (250) [320/320] 250 (250) [320/320] 320 (250) [320/320 320 (250) [320/320
	Max. boring bar dia.	mm	50 (VDI-50) [BMT-75]
	Exchange time (T-T)	sec	1
	Milling speed	rpm	3000
	Milling motor	kW	7.0
TAILSTOCK	Quill dia.	mm	150
	Quill stroke	mm	150
	Quill taper		MT#5 (live)
OTHER	CNC controller (FANUC)		0i-T
	Tank capacity	L.	600 700 850 950
	Approx. machine size	m	5.3 x 2.7 x 2.2 [2.9] 7.1 x 2.7 x 2.2 [2.9] 8.5 x 2.7 x 2.2 [2.9] 9.5 x 2.7 x 2.2 [2.9]
	Net weight Trọng lượng máy	kg	9800 [11800/11000] 15000 [17000/15600] 17000 [19000/17600] 19500 [21500/20100]

※Machine and controller specifications are subject to change without notice

Tính Năng Máy Tiện Ngang CNC Vturn-40:

Gia công lâu dài, ổn định với độ chính xác cao
Nâng cao năng suất trong gia công các chi tiết hàng loạt
Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
Năng suất trục chính nhanh hơn và chính xác hơn.
Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
Cho phép đa dạng hóa gia công nhiều quy trình hơn
Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
Dễ dàng gia công các vật liệu có kích thước dài
Dễ dàng vận hành và bảo trì

Phụ kiện Máy Tiện Ngang CNC Vturn-40:

Phụ kiện tiêu chuẩn:

3-jaw power chuck with soff jaws
Programmable tailstock
Chip conveyor with cart
Automatic forced lubrication
Fully enclosed splash quarding
Tool holders
3 step warning light
FANUC manuals by CD ROM

Phụ kiện tùy chọn:

Hard jaws
Tailstock center
Manual tool presetter (renishaw)
Higher pressure coolants ( 3.3 bars/50Hs, 4.7 bars/60Hs)
Air conditioner for electrical cabinet
Part catcher
Bar feeder interface
Auto door
Fanuc manuals
CE marked components

Đại diện cung cấp Victor Taichung tại Việt nam

Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-40. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
