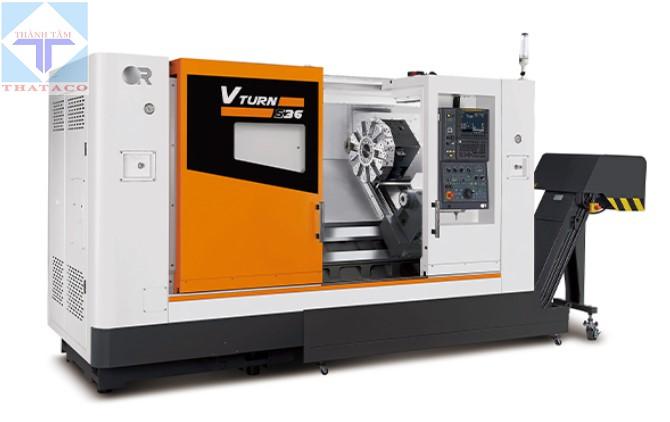

Máy Tiện Ngang CNC Vturn-S36

Máy Tiện Ngang CNC Vturn-S36 có mã Vturn-S36. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.

• A2-11 spindle with 2-step gearbox
• One piece 45° slant bed
• Large swing diameter 680 mm
• 12″ Power chuck / 2500 rpm
• Z-axis travel:
  850mm (Vturn-S36/85)
  1250 mm (Vturn-S35/125)
• High thrust force 1582 kgf
• High rapid feed 18/20 m/min (X/Z)
• C-axis available with higher power spindle motor

Thông số Máy Tiện Ngang CNC Vturn-S36:

MODEL			Vturn-S36/85 (CM) Vturn-S36/125 (CM)
Capacity	Swing over bed dia. Đường kính tiện qua băng máy	mm	Ø780
	Standard turning dia. Đường kính tiện tiêu chuẩn	mm	Ø480 (Ø452)
	Maximum turning dia. Đường kính tiện lớn nhất	mm	Ø580 (Ø580)
	Swing over carriage dia. Đường kính tiện qua bàn xe dao	mm	Ø600
	Between centers	mm	898
	Bar capacity (Hole thru draw bar)	mm	Ø97 (opt.117.5)
AXIS FEEDS	X axis travel Hành trình trục X	mm	290+30 (270+50)
	Z axis travel Hành trình trục Z	mm	855
	Rapid feed – X / Z axis Tốc độ gia công trục X/Z	m/min	18 / 20
	Feed motor – X / Z axis Tốc độ motor X/Z	kW	3 / 4 (4 / 4)
	JOG feed	mm/min	X/Z: 0~1260
	Ball screw dia x pitch Vít me bi	mm	Ø36×P6 (X), Ø50×P8 (Z)
Spindle	Spindle speed Tốc độ mũi trục chính	rpm	2500 (opt. 2000)
	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-11 (12″)
	Spindle motor power (cont./30min/25%) Động cơ trục chính	kW	22 / 26 / 35 (30 / 37 / 45)
	Spindle bearing inside dia.	mm	Ø160
	Spindle bore Đường kính lỗ trục chính	mm	105 (opt. 135)
	Spindle taper Mũi chống tâm		1/20
Turret	No. of tools (live)		10 (12 servo)
	Tool shank size	mm	□32
	Max. boring bar dia.	mm	Ø50 (BMT-75)
	Exchange time (T-T)	sec	0.9 (1.36) – adjacent 1.78 (1.8) – opposite
	Milling speed	rpm	3000
	Milling motor	kW	7
Tailstock	Tailstock quill dia.	mm	Ø110
	Quill stroke Hành trình ụ động	mm	100
	Quill taper Côn ụ động		MT #5 (opt. MT#4)
Accuracy	Positioning accuracy (bi-directional)	mm	0.01
	Repeatability	mm	±0.004
Machine	NC controller	Fanuc	0i-TF Plus (10.4″)
	Coolant tank capacity	L	550 600
	Power requirement	kVA	38 (46)
	Machine dimension LxWxH (with chip conveyor) Kích thước máy	mm	4831 (5111) x 2029 x 2253 5475 (5755) x 2029 x 2253
	Net weight Trọng lượng máy	kgs	9000 (9100) 9850 (9950)

※Machine and controller specifications are subject to change without notice.

Tính Năng Máy Tiện Ngang CNC Vturn-S36:

• Gia công lâu dài, ổn định với độ chính xác cao
• Nâng cao năng suất trong gia công các chi tiết hàng loạt
• Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
• Năng suất trục chính nhanh hơn và chính xác hơn.
• Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
• Cho phép đa dạng hóa gia công nhiều quy trình hơn
• Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
• Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
• Dễ dàng gia công các vật liệu có kích thước dài
• Dễ dàng vận hành và bảo trì

Phụ kiện Máy Tiện Ngang CNC Vturn-S36:

Phụ kiện tiêu chuẩn:

• Fanuc 0i-TF(8.4”) with Manual Guide 0i
• Hydraulic chuck with soft jaws
• Programmable tailstock
• Chip conveyor
• Fully enclosed splash guarding
• Hand wheel
• Tool holders (for standard turret only)
• Coolant flush on Z-axis cover
• 3 step warning light

Phụ kiện tùy chọn:

• Fanuc 0i-TF(10.4”) with Manual Guide I (MGI)
• Manual tool presetter
• Auto tool presetter
• Parts catcher (swing type)
• KITAGAWA® power chuck
• Air conditioner for electrical cabinet (Panel cooler)
• 12” chuck (3000rpm spindle)
• Higher pressure coolants
• Bar feeder interface
• Air blow
• Oil skimmer
• Oil mist collector
• Auto door
• Hard jaws
• Tailstock center
• Transformer
• C-axis (Vturn-S26CM)

Đại diện cung cấp Victor Taichung tại Việt nam

Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-S36. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
