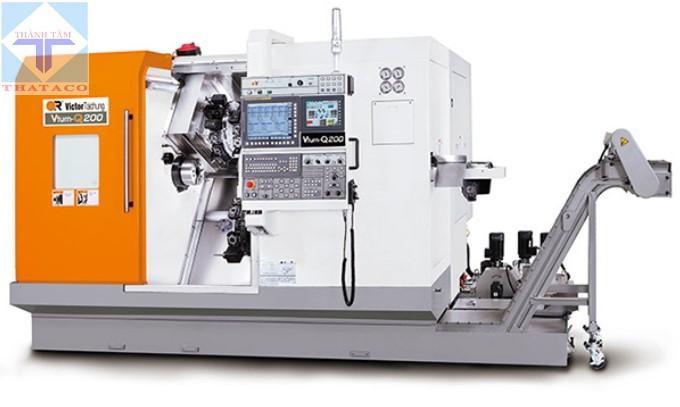

Máy Tiện Ngang CNC Vturn-Q200 có mã Vturn-Q200. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.

Three turrets with Y-axis and twin spindles for Quick & Quantitative production
3rd turret (lower turret) minimizes the cutting time difference between OP-10 and OP-20 to balance cutting tempo.
3rd turret offers sufficient 32 tools for both OP-10 and OP-20 machining applications.
3rd turret can be used as traveling steady rest, work rest or tailstock for more flexible applications.

Thông số Máy Tiện Ngang CNC Vturn-Q200:

Items	Model	Unit	Vturn-Q200T3(M3) Vturn-Q200T3Y3	Vturn-Q200TT(M2) Vturn-Q200TTY2	Vturn-Q200T2(M2) Vturn-Q200T2Y2
Capacity	Swing over bed Đường kính tiện qua băng máy	mm	330	330	330
	Between centers	mm	850	850	850
	Max. turning dia. Đường kính tiện lớn nhất	mm	298	298	298
	Max. turning dia. Đường kính tiện lớn nhất	mm	248	248	248
	Std. Turning dia.	mm	298	298	298
	Std. Turning dia.	mm	248	248	248
	Bar capacity	mm	52	52	52
	Max. part dia. from 1st spindle to 2nd spindle	mm	294	294	294
	Max. part dia. from 1st spindle to 2nd spindle	mm	248	248	248
Axis travel	X1/X2/X3 axis travel	mm	205 (185+20) 180 (160+20)	205 (185+20) 180 (160+20)	205 (185+20) 180 (160+20)
	Z1/Z2/Z3 axis travel	mm	Z1/Z3: 230, Z2: 600	Z1/Z3: 230	Z1: 600, Z2: 600
	E axis travel (right spindle)	mm	600	600	600
	Y1/Y2/Y3 axis travel	mm	±45 (90)	±45 (90)	±45 (90)
	Rapid feedrate	m/min	X1/X2/X3: 24, Z1/Z2/Z3: 36 Y1/Y2/Y3: 12, E: 24	X1/X3: 24 Z1/Z3: 36 Y1/Y3: 12, E: 24	X1/X2: 24, Z1/Z2: 36 Y1/Y2: 12, E: 24
	Cutting federate)	mm/min	X/Z=0~1260	X/Z=0~1260	X/Z=0~1260
Left spindle	Max. spindle speed Tốc độ mũi trục chính max	rpm	5000	5000	5000
	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-6 (8″)	A2-6 (8″)	A2-6 (8″)
	Spindle bore Đường kính lỗ trục chính	mm	62	62	62
	Bearing inside dia.	mm	100	100	100
Right spindle	Max. spindle speed	rpm	5000	5000	5000
	Spindle nose (chuck) Kiểu mũi trục chính	inch	A2-6 (8″)	A2-6 (8″)	A2-6 (8″)
	Spindle bore Đường kính lỗ trục chính	mm	62	62	62
	Bearing inside dia.	mm	100	100	100
Turret	No. of tools	no.	T1/T2/T3: 12(12) T1/T2/T3: 16	T1/T3: 12(12) T1/T3: 16	T1/T2: 12(12) T1/T2: 16
	No. of live tools	no.	– (12) 16	– (12) 16	– (12) 16
	Tool shank size	mm	20	20	20
	Max. boring bar dia.	mm	40 (BMT-55)	40 (BMT-55)	40 (BMT-55)
	Exchange time (incl. turret disk up & down)	mm	1.0 (Adjacent) 1.3 (opposite)	1.0 (Adjacent) 1.3 (opposite)	1.0 (Adjacent) 1.3 (opposite)
	Milling speed	rpm	6000	6000	6000
Motor	Left spindle motor	kW	22/25	22/25	22/25
	Right spindle motor	kW	22/25	22/25	22/25
	Feed servo motor	kW	X1/X2/X3: 4 Z1/Z2/Z3: 3 Y1/Y2/Y3: 3	X1/X2/X3: 4 Z1/Z2/Z3: 3 Y1/Y2/Y3: 3	X1/X2/X3: 4 Z1/Z2/Z3: 3 Y1/Y2/Y3: 3
	Milling motor	kW	4.5	4.5	4.5
Coolant	Tank capacity	L.	420	420	420
Controller	FANUC		31i-B (15”)	0i-TD (10.4”)	0i-TD (10.4”)
Machine	Power requirement	kVA	88	80.2	80.2
	Dimension (L×W×H)	mm	4803 x 2335 x 2410	4803 x 2335 x 2410	4803 x 2335 x 2410
	Net weight	kg	10600 (10800) 11300	10000 (10200) 10500	10000 (10200) 10500

Tính Năng Máy Tiện Ngang CNC Vturn-Q200:

Gia công lâu dài, ổn định với độ chính xác cao
Nâng cao năng suất trong gia công các chi tiết hàng loạt
Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
Năng suất trục chính nhanh hơn và chính xác hơn.
Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
Cho phép đa dạng hóa gia công nhiều quy trình hơn
Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
Dễ dàng gia công các vật liệu có kích thước dài
Dễ dàng vận hành và bảo trì

Phụ kiện Máy Tiện Ngang CNC Vturn-Q200:

Phụ kiện tiêu chuẩn:

Hydraulic chuck with soft jaws
Chip conveyor
Hand wheel ( Remote MPG)
Coolant flush on Z-axis cover
3 step warning light
Oil skimmer
Fanuc e-book (CD)

Phụ kiện tùy chọn:

Kitagawa power chuck
Large spindle bore (LSB) 66 mm (2.6″)/ 4500 rpm
Manual tool presetter ( tool-eye)
Robotic part catcher
Part receiver for part catcher
Air conditioner for electrical cabinet ( Panel cooler)
Bar feeder interface
Air blow
Oil mist collector
Hard jaws
Auto door
Steady rest for lower turret
BLT-55 tool holders
Fanuc manuals

Đại diện cung cấp Victor Taichung tại Việt nam

Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-Q200. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
