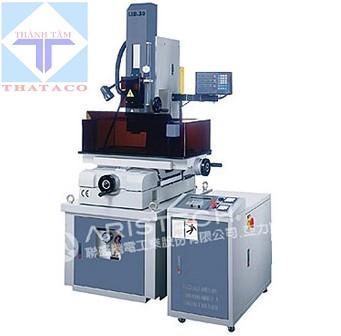

Máy Khoan Siêu Tốc EDM ARISTECH
Máy Khoan Siêu Tốc EDM
Model: LSD-20, LSD-25, LSD-30, LSD-35, LSD-65
Xuất xứ: Đài Loan
Tư Vấn: 0936.678.598
Địa Chỉ: Thataco

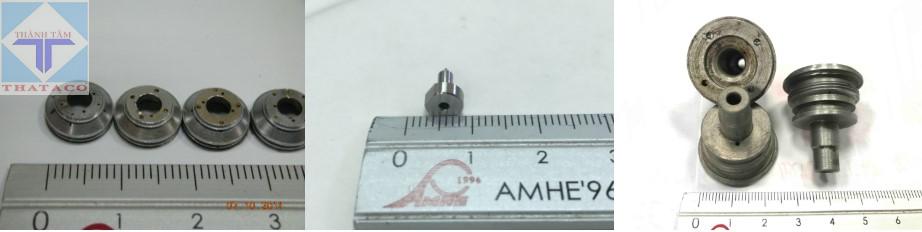

Máy Khoan Siêu Tốc EDM ARISTECH. ỨNG DỤNG SẢN PHẨM: Khuôn mẫu có lỗ siêu nhỏ
Thông số Máy Khoan Siêu Tốc EDM ARISTECH :
| MODEL | – | LSD-20 | LSD-25 | LSD-30 |
| Bàn làm việc (Rộng x Sâu) | mm/inch | 450×210 (17.7×8.3) |
450×210 (17.7×8.3) |
600×300 (23.6×11.8) |
| Bể làm việc (WxD) | mm/inch | 790×490 (31.1×19.3) |
790×490 (31.1×19.3) |
860×560 (33.8×22) |
| Di chuyển trên trục X | mm/inch | 300(11.8) | 300(11.8) | 350(13.8) |
| Hành trình trục Y | mm/inch | 200(7.9) | 200(7.9) | 250(9.8) |
| Hành trình servo Ram trục Z1 | mm/inch | 330(13) | 330(13) | 330(13) |
| Hành trình đầu làm việc theo trục Z2 | mm/inch | 0(0) | 200(7.9) | 200(7.9) |
| Hành trình bánh xe tay trục W | mm/inch | 150(5.9) | 150(5.9) | 150(5.9) |
| Trọng lượng phôi tối đa | kg/lbs | 100(220) | 300(660) | 300(660) |
| Đường kính ống điện cực | mm/inch | ø 0,2- ø 3,0(0,0078-0,118) | ø 0,2- ø 3,0(0,0078-0,118) | ø 0,2- ø 3,0 (0,0078-0,118) |
| Chiều cao tối đa của phôi | mm/inch | 50-200(2-7.9) | 50-400(2-15.8) | 50-400(2-15.8) |
| Kích thước bên ngoài | mm/inch | 1040x1060x2000 (40.9×41.7×78.4) |
850x900x1980 (33.5×35.5×78) |
1040x1140x2100 (40.9×44.9×82.7) |
| Kích thước đóng gói | mm/inch | 1230x1170x2220 (48.4×46.1×87.4) |
1110x1305x2230 (43.7×51.4×87.8) |
1185x1245x2240 (46.7x49x88.2) |
| Trọng lượng tịnh | kg/lbs | 750(1650) | 750(1650) | 900 (1989) |
| SỐ THỨ TỰ \ THÔNG SỐ CỤ THỂ | – | LSD-35 | LSD-65 |
| Bàn làm việc (Rộng x Sâu) | mm/inch | 600×300 (23.6×11.8) |
700×450 (27.6×17.7) |
| Bể chứa làm việc (Chiều rộng x Chiều sâu) | mm/inch | 1030×650 (40.6×25.6) |
1410×740 (55.5×29.1) |
| Di chuyển trên trục X | mm/inch | 400(15.7) | 650(25.6) |
| Hành trình trục Y | mm/inch | 300(11.8) | 450(17.7) |
| Hành trình servo Ram trục Z1 | mm/inch | 330(13) | 330(13) |
| Hành trình đầu làm việc Trục Z2 | mm/inch | 200(7.9) | 350(13.8) |
| Hành trình tay quay trục W | mm/inch | 150(5.9) | 150(5.9) |
| Trọng lượng phôi tối đa | kg/lbs | 300(660) | 500(1100) |
| Đường kính ống điện cực | mm/inch | ø 0,2- ø 3,0 (0,0078-0,118) | ø 0,2- ø 3,0 (0,0078-0,118) |
| Chiều cao tối đa của phôi | mm/inch | 50-400(2-15.8) | 370-720(14,6-28,4) |
| Kích thước bên ngoài | mm/inch | 1200x1200x2050 (47.2×47.2×80.7) |
1490x1365x2110 (58.7×53.8×83.1) |
| Kích thước đóng gói | mm/inch | 1560x1340x2252 (61.4×52.8×88.7) |
1652x1610x2240 (65×63.4×88.2) |
| Trọng lượng tịnh | kg/lbs | 900 (1980) | 1500(3300) |
BỘ NGUỒN ĐIỆN:
| THÔNG SỐ KỸ THUẬT \ SỐ DÒNG | 30A | |||
| Dòng điện định mức | MỘT | 30 | ||
| Tổng công suất đầu vào | KVA | 3,5 | ||
| Hệ thống mạch | – | FET MOS công suất | ||
| Trục điều khiển | – | TRỤC Z | ||
| Hệ thống điều khiển | – | 10 bước cắt dữ liệu | ||
| Loại hiển thị | – | Màn hình LED | ||
| Hệ tọa độ (Lệnh định vị) |
– | – | ||
| Tốc độ chạy bộ | – | Thủ công | ||
| Mức tăng đầu vào tối thiểu (trục X, Y) |
mm/inch | 0,005 (0,0002) khi sử dụng thang đo tuyến tính |
||
| Kích thước bên ngoài | mm/inch | 1100x540x850 (43.3×21.3×33.5) |
||
| Kích thước đóng gói | mm/inch | 1100x540x850 (43.3×21.3×33.5) |
||
| Trọng lượng tịnh | kg/lbs | 170(374) | ||
| *Thông số kỹ thuật có thể thay đổi mà không cần báo trước. | ||||
Chức Năng:
- Các máy móc được thiết kế tuân thủ theo Chỉ thị Máy móc EC 89/392/EEC và Tiêu chuẩn EN 292 về các khía cạnh kỹ thuật và an toàn.
- Với thiết kế nhỏ gọn giúp tiết kiệm không gian, sản phẩm được trang bị hệ thống hiển thị kỹ thuật số 2 (hoặc 3) trục để định vị dễ dàng (thiết bị tùy chọn).
- Các dòng LSD-25, 30, 35, 65 cung cấp khả năng di chuyển trục Z-2 để vận hành các khuôn mẫu lớn.
- Toàn bộ bảng điều khiển vận hành được số hóa. Và 10 bộ truy cập ngẫu nhiên các tham số trong bộ nhớ.
- Máy có khả năng khoan lỗ sâu trên các vật liệu như thép không gỉ, hợp kim kim loại cứng, đồng, nhôm, v.v., với đường kính từ 0,30mm (0,0118″) đến 3,0mm (0,118″).
- Sử dụng nước sạch làm dung dịch điện môi và hệ thống lọc bằng nhựa. Điều này không gây hại cho cơ thể người.
PHỤ KIỆN TIÊU CHUẨN:
- 1 đầu kẹp mũi khoan điện cực ø0.3-ø3.0mm.
- 1 đầu dẫn hướng mũi khoan điện cực ø0.1mm.
- 10 ống điện cực ø1.0mm.
- 1 bộ hộp dụng cụ và các phụ kiện.
- Bộ lọc nhiễu đơn vị 1.
PHỤ KIỆN TÙY CHỌN:
- Màn hình hiển thị kỹ thuật số & cân.
- Ống dẫn điện cực ø0.2-ø3.0mm (bước 0.1mm).
- Ống điện cực ø0,2-ø3,0mm (bước tăng 0,1mm).
- Mâm cặp điện cực chính xác 3 chấu.
- Máy nén khí.
- Bộ lọc nhiễu đơn vị 1.
Nếu bạn muốn tìm mua Máy cắt dây EMD. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
