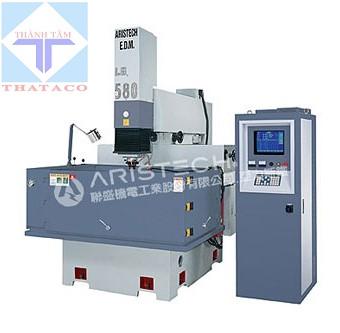

Máy Hàn Phóng Điện ZNC ARISTECH. ỨNG DỤNG SẢN PHẨM: Gia công khuôn mẫu chính xác. Khuôn kim loại độ chính xác cao, khuôn ô tô và xe máy, khuôn 3C.

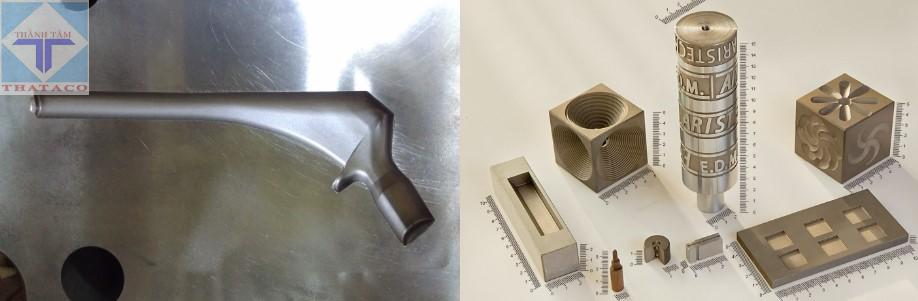

Mẫu ZNC/LSP:

Khách hàng:

Thông số Máy Hàn Phóng Điện ZNC ARISTECH :

Model	LS -250	LS -350	LS -450
Kích thước bên trong bồn chứa (Rộng x Sâu x Cao) mm/inch	790x530x340 (31.1×20.9×13.4)	950x600x370 (37.4×23.6×14.6)	1400x710x400 (48,8x28x15,8)
Kích thước bàn làm việc (XxY) mm/inch	600×300 (23.6×11.8)	650×350 (25.6×13.8)	750×450 (29,5×17,7)
Hành trình bàn làm việc (XxY) mm/inch	300×200 (11.8×7.9)	400×300 (15.7×11.8)	500×450 (19,7×15,7)
Hành trình di chuyển đầu làm việc (trục W) mm/inch	230 (9.1)	270 (10,6)	280 (11.0)
Hành trình servo trục Z (mm/inch)	180 (7.1)	200 (7,9)	200 (7,9)
Khoảng cách tối đa và tối thiểu giữa đầu kẹp điện cực và mặt bàn. mm/inch	0-380 (0-14,9)	30~500 (1,2~19,7)	180~660 (7.1~26.0)
Trọng lượng điện cực tối đa (kg/lbs)	50 (110)	70 (154)	120 (264)
Trọng lượng tối đa của phôi (kg/lbs)	500 (1.100)	600 (1.320)	700 (1.540)
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	1.200×1.200×2.240 (47,2×47,2×86,6)	1.300×1.170×1.980 (51,2×46,1×78)	1.500×1.400×2.040 (59×55,1×80,3)
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	1.245×1.215×2.220 (49×47,8×87,4)	1.395×1.260.2.220 (54,9×49,6×87,4)	1.600×1.510×2.210 (63×59,5×87)
Khối lượng tịnh kg/lbs	1.050 (2.310)	1.200 (2.640)	1.600 (3.520)

*Thông số kỹ thuật có thể thay đổi mà không cần báo trước.

Model	LS-550	LS-580	LS-650	LS-2010
Kích thước bên trong bồn chứa (Rộng x Sâu x Cao) mm/inch	1.290x750x500 (50,8×29,5×19,7)	1.700×1.050×700 (67,9×41,3×27,6)	2.150×1.150×700 (84,7×45,3×27,6)	2900x1500x700 (114,2×59,1×27,6)
Kích thước bàn làm việc (XxY) mm/inch	800×550 (31.5×21.7)	1.100×700 (43,3×27,6)	1400×900 (55,1×35,4)	2.240×1.050 (88,2×41,3)
Hành trình bàn làm việc (XxY) mm/inch	600×500 (23.6×19.7)	1.000×600 (39,4×23,6)	1200×700 (47,3×27,6)	2.000×1.000 (78,7×39,4)
Hành trình di chuyển đầu làm việc (trục W) mm/inch	330(13)	–	–	–
Hành trình servo trục Z (mm/inch)	250(9.8)	450(17.7)	450(17.7)	550(21.7)
Khoảng cách tối đa và tối thiểu giữa đầu kẹp điện cực và mặt bàn. mm/inch	0-540 (0-21,3)	520-970(20.5-38.2) Khoảng cách từ đầu thiết bị điện đến bề mặt bàn.	560-1,100(22.1-39.8) Khoảng cách từ đầu thiết bị điện đến bề mặt bàn.	600-1,150(23.6-45.3) Khoảng cách từ đầu thiết bị điện đến bề mặt bàn.
Trọng lượng điện cực tối đa (kg/lbs)	200(440)	400(880)	400(880)	500(1,100)
Trọng lượng tối đa của phôi (kg/lbs)	800(1,760)	3.000 (6.600)	4.000 (8.800)	9.000 (19.800)
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	1.650×1.500×2.100 (65×59,1×82,7)	2.500×1.900×2.880 (98,4×74,8×113,4)	2.500×2.500×3.040 (98,4×98,4×119,7)	3.000×2.400×3.150 (118,14×94,5×124)
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	1.745×1.610×2.270 (68,7×63,46×89,4)	2.320×2.280×3.190 (91,4x90x125,6)	3,850×2,655×3,220 (151.6×104.5×126.8)	ĐÓNG GÓI RIÊNG TRONG THÙNG CHỨA
Khối lượng tịnh kg/lbs	1.850 (4.070)	5,400(11,880)	6,300(13,860)	13.000 (28.600)

BỘ PHẬN CHẤT LỎNG MÔI ĐIỆN.:

SỐ THỨ TỰ	CỤ THỂ.	LS-250	LS-350	LS-450
Dung lượng	LÍT.	300	350	360
Giấy lọc/bơm	PCS.	2/1 CÁI	2/1 CÁI	2/1 CÁI
Kích thước bên ngoài (Rộng x Sâu x Cao)	mm/inch	TÍCH HỢP	760X1,100X500 (29.9X43.3X19.7)	960X1.200X500 (36,7X47,3X19,7)
Kích thước đóng gói (Rộng x Sâu x Cao)	mm/inch	TÍCH HỢP	880X1,210X1,025 (34.7X47.6X40.4)	1.050 x 1.320 x 1.025 (41,4 x 52 x 40,4)
Trọng lượng tịnh	kg/lbs	TÍCH HỢP	100(220)	120(264)

SỐ THỨ TỰ	CỤ THỂ.	LS-550	LS-580	LS-650	LS-2010
Dung lượng	LÍT.	400	1000	2000	4200
Giấy lọc/bơm	PCS.	4/2 CÁI	6/2 CÁI	6/2 CÁI	6/2 CÁI
Kích thước bên ngoài (Rộng x Sâu x Cao)	mm/inch	940X1,500X500 (37X59.1X19.7)	3.000 x 1.300 x 420 (118 x 51,2 x 16,5)	2400x1100x470x1PC (94,5×43,3×18,5) 2600x1100x470x1PC (102,4×51,2×18,5)	3,000×1,500x470x2PCS (118.1x59x18.5)
Kích thước đóng gói (Rộng x Sâu x Cao)	mm/inch	1.060 x 1.640 x 1.025 (47,1 x 64,6 x 40,4)	1.550 x 2.515 x 970 (61 x 99 x 38,2)	2.700×1.250×1.660 (106,3×49,2×65,4)	Đi sâu vào vấn đề cần thiết
Trọng lượng tịnh	kg/lbs	220(484)	300(660)	750(1650)	Đi sâu vào vấn đề cần thiết

BỘ NGUỒN ĐIỆN:

Model	ZNC	30A	50A	75A	100A	150A
Trục điều khiển & Phương pháp		Trục Z , động cơ servo DC , điều khiển vòng kín NC.
Mức tăng đầu vào tối thiểu		0,005mm / 0,0001mm
Mức tăng đầu vào tối đa		± 9999,995mm / 9999,999mm
Mức tăng đầu vào tối đa		INC/ABS
Hệ thống hiển thị		Màn hình LCD-TFT 15 inch
Dung lượng dữ liệu chương trình		100 TỆP TIN
Dòng điện danh nghĩa	MỘT	30	50	75	100	150
Tổng công suất đầu vào	KVA	3	4,5	6	10	15
Tốc độ loại bỏ vật liệu tối đa	mm³ / phút	180	360	560	700	800
Tốc độ mài mòn điện cực	%	<0,3
Độ nhám bề mặt tốt nhất	Minm.Ra	0,27
Kích thước bên ngoài	mm (inch)	600x700x1,750 (23.6×27.6×68.9)
Kích thước bên ngoài	mm (inch)	750x850x1,930 (29.5×33.5×76)
Trọng lượng tịnh	kg (1 lbs)	200 (440)
※ THÔNG SỐ KỸ THUẬT CÓ THỂ THAY ĐỔI MÀ KHÔNG CẦN BÁO TRƯỚC.

CHỨC NĂNG CỦA BỘ NGUỒN:

Bộ điều khiển Z-NC dựa trên PC được thiết kế hoàn toàn mới. Với cửa sổ thoại lập trình bảng dữ liệu. Màn hình LCD-TFT màu 15 inch. Bảng điều khiển cảm ứng đơn giản và rõ ràng. Tất cả các thông số EDM kỹ thuật số. Dung lượng lưu trữ tệp 100 trang.
Hệ thống dò hồ quang mới, kiểm tra từng xung tia lửa điện để đảm bảo hiệu quả gia công. Với thiết bị tạo tia lửa điện đồng đều, hệ thống phản hồi servo PWM độ chính xác cao mang lại quá trình gia công ổn định.
Chức năng gia công tự động theo trục Z 10 bước, chỉ cần nhập độ sâu cuối cùng của trục Z và các giá trị hiện tại, các thông số EDM khác sẽ được tự động thiết lập sẵn từ ngân hàng dữ liệu EDM.
Chức năng định tâm trục Z giúp tìm tâm nhanh chóng và chức năng khôi phục bộ nhớ cho tọa độ 3 trục, tọa độ gốc, tìm điểm cơ học sau khi mất điện.
Bộ máy sử dụng gang đúc có độ cứng cao, cấu trúc hạt mịn. Và các bộ phận bằng gang meehanite mang lại sự ổn định và tuổi thọ cao.
Trục X và Y sử dụng vít me bi chính xác cao và ray dẫn hướng tuyến tính ở trục Z. Các dòng máy LS-580, 650, 2010 EDM được trang bị ray dẫn hướng tuyến tính 3 trục theo chiều ngang. Sử dụng động cơ servo DC mạnh mẽ và bộ điều khiển cho chuyển động tay máy trên bàn cố định.
Thang đo tuyến tính 3 trục và chức năng hiển thị số. Các thiết bị an toàn như: cài đặt độ sâu hồ quang, đầu dò ngọn lửa và bình chữa cháy, cảm biến nhiệt độ và mức chất lỏng điện môi. Nút dừng khẩn cấp. Công tắc đảo cực…v.v… Để đáp ứng các yêu cầu an toàn.
Hệ thống quản lý chất lượng ISO-9001 2000 được chứng nhận bởi “Amtri Verities”, Vương quốc Anh, số chứng nhận 9A V2178. Và chỉ thị về máy móc 89/392/EEC (dấu CE), số chứng nhận AV ATFMC 1055D.

PHỤ KIỆN TIÊU CHUẨN:

Màn hình LCD-TFT 15 inch & Máy tính công nghiệp.
Ray dẫn hướng tuyến tính 3 trục dành cho máy LS-580, 650, 2010.
3 TRỤC VỚI THANG ĐO TUYẾN TÍNH VÀ CHỨC NĂNG HIỂN THỊ SỐ.
1 cái kẹp điện cực.
1 BỘ ĐÈN LÀM VIỆC & GIÁ ĐỠ MÁY.
1 BỘ DỤNG CỤ & HỘP DỤNG CỤ & BỘ KẸP.
1 BỘ GIẤY LỌC DẠNG HỘP.
1 BỘ HỆ THỐNG PHÁT HIỆN CHÁY & BÌNH CHỮA CHÁY.
1 BỘ ĐIỀU KHIỂN TỪ XA.
HƯỚNG DẪN VẬN HÀNH & THÔNG SỐ KỸ THUẬT.

PHỤ KIỆN TÙY CHỌN:

Giá đỡ dụng cụ SYSTEM 3R, URAWA hoặc HIRSCHMAN.
Hệ thống thủy lực điều khiển cửa trước nâng/hạ của bồn chứa.
BỘ LÀM MÁT CHO CHẤT LỎNG MÔI ĐIỆN.
Hộp C dùng để cắt cacbua vonfram.
