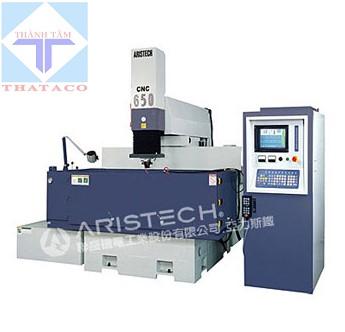

Máy cắt tia lửa điện 3D CNC ARISTECH. ỨNG DỤNG SẢN PHẨM: Gia công khuôn 3D chính xác. Khuôn kim loại độ chính xác cao, khuôn ô tô và xe máy, khuôn 3C.

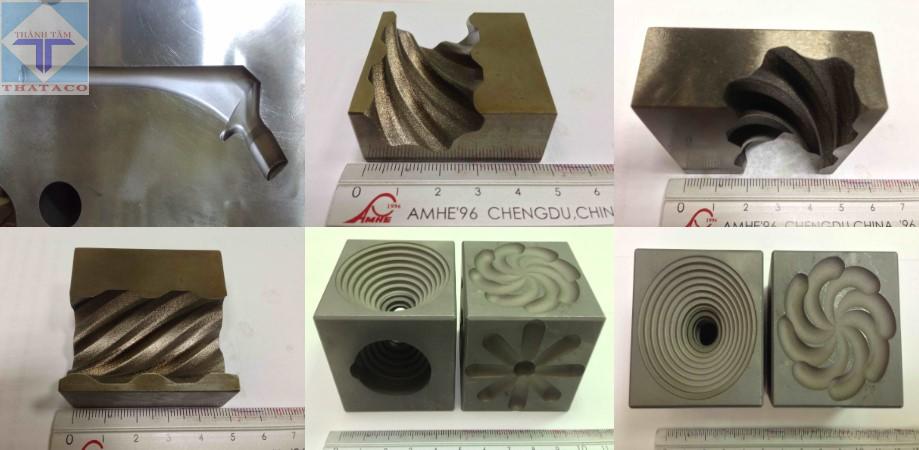

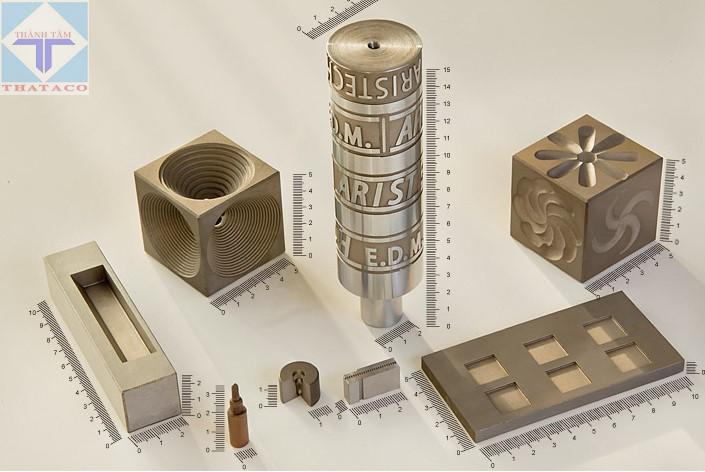

Mẫu CNC 3D:

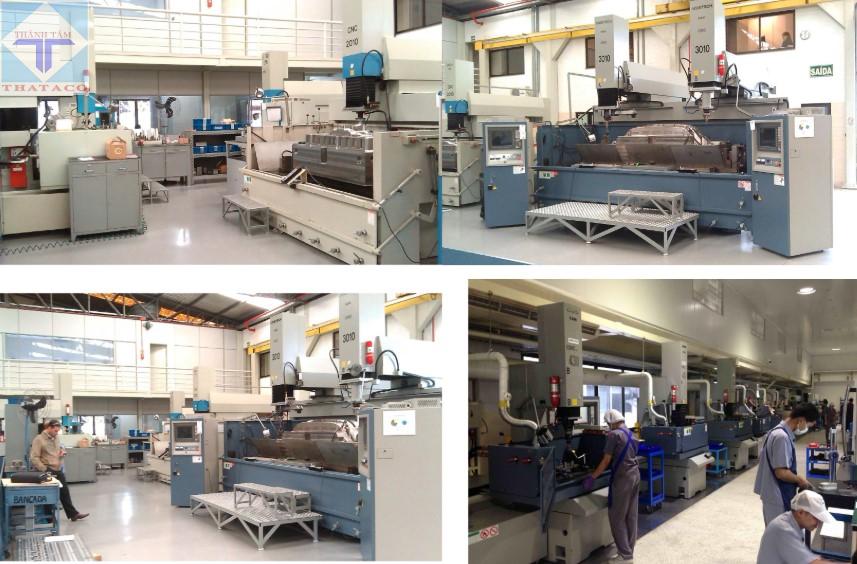

Phần mềm CNC 3D dành cho khách hàng:

Thông số Máy cắt tia lửa điện 3D CNC ARISTECH :

SỐ THỨ TỰ\CỤ THỂ	CNC-250	CNC-430	CNC-460
Kích thước bên trong của bồn chứa (Rộng x Sâu x Cao) (Rộng x Sâu x Cao) mm/inch	750x500x340 (29.5×19.7×13.4)	1.090x600x370 (42,9×23,6×14,6)	1400x800x500 (55,1×31,5×19,7)
Kích thước bàn làm việc (XxY) mm/inch	600×300 (23.6×11.8)	650×350 (25.6×13.8)	900×600 (35.4×23.6)
Hành trình bàn làm việc (XxY) mm/inch	300×200 (11.8×7.9)	400×300 (15.7×11.8)	600×500 (23.6×17.7)
Hành trình di chuyển đầu làm việc (trục W) mm/inch	200	270	–
Hành trình servo trục Z (mm/inch)	180(7.2)	200 (7,9)	300 (11,8) TIÊU CHUẨN 400 (15,7) TÙY CHỌN
Khoảng cách tối thiểu/tối đa giữa mặt bàn và tấm điện cực. mm/inch	0~380 (0~14,9)	40~510(1,6~20)	410~710 (16.1~28) TIÊU CHUẨN 310~710 (12.2~28) TÙY CHỌN
Trọng lượng điện cực tối đa (kg/lbs)	50 (110)	120 (264)	200 (440)
Trọng lượng tối đa của phôi (kg/lbs)	300 (66)	400 (880)	1.800 (3.960)
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	1.200×1.200×2.240 (47,2×47,2×86,6)	1.210×1.400×2.040 (47,6×55,1×80,3)	1.700×2.000×2.450 (66,9×78,8×96,5)
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	1.245×1.215×2.220 (49×47,8×87,4)	1.515×1.320.2.230 (59,7x52x87,8)	2.170×1.760×2.560 (85,4×69,3×100,8)
Khối lượng tịnh kg/lbs	1,050(2,310)	1.800 (3.960)	2.800(6.160)

SỐ THỨ TỰ \ CỤ THỂ	CNC-580	CNC-650	CNC-2010	Máy CNC-3010 với đầu kép	Máy CNC-4010 với đầu kép
Kích thước bên trong của bồn làm việc (Rộng x Sâu x Cao) (Rộng x Sâu x Cao) mm/inch	1.700×1.050×700 (66,9×41,3×27,6)	2.150×1.150×700 (84,7×45,3×27,6)	2900x1500x700 (114,2×59,1×27,6)	4000x1600x800	5.000×1.600×800
Kích thước bàn làm việc (XxY) mm/inch	1.000×700 (39,4×27,6)	1400×900 (55,1×35,4)	2.240×1.050 (88,2×41,3)	3.100 x 1.050	4.200×1.050
Hành trình bàn làm việc (XxY) mm/inch	1.000×600 (39,4×23,6)	1200×700 (47,3×27,6)	2.000×1.000 (78,7×39,4)	3.000×1.000 mỗi đầu, tối đa 2.000mm , tối thiểu 1.000mm cho một đầu.	4.000×1.000 mỗi đầu, tối đa 2.500mm , tối thiểu 1.000mm cho một đầu.
Hành trình di chuyển đầu làm việc (trục W) mm/inch	–	–	–	–	–
Hành trình servo trục Z (mm/inch)	450 (17,7)	450 (17,7)	550(21.7)	550	550
Khoảng cách tối thiểu/tối đa giữa mặt bàn và tấm điện cực. mm/inch	380~830 (14,9~32,7)	500~950 (19,7~37,4)	600~1.150 (23,6~45,3)	600~1.150	700~1.250
Trọng lượng điện cực tối đa (kg/lbs)	400 (880)	400 (880)	500 (1.100)	500	500
Trọng lượng tối đa của phôi (kg/lbs)	3.000 (6.600)	4.000 (8.800)	9.000 (19.800)	12.000	20.000
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	2.500×1.900×2.880 (98,4×74,8×113,4)	2.500×2.500×3.040 (98,4×98,4×119,7)	3.000×2.400×3.150 (118,14×94,5×124)	4.800×2.400×3.150	5.800×3.800×3.600
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	2.320×2.280×3.190 (94,4×89,8×125,6)	2.340×2.300×2.500 (92,2×90,6×98,5)	TÙY THUỘC VÀO YÊU CẦU	Đóng gói riêng biệt trong container	Đóng gói riêng biệt trong container
Khối lượng tịnh kg/lbs	5.400 (11.880)	6.300 (13.200)	13.000 (28.600)	15.000	25.000

BỘ PHẬN CHẤT LỎNG MÔI ĐIỆN.:

SỐ THỨ TỰ \ CỤ THỂ	CNC-250	CNC-430	CNC-460
Dung tích/Lít	300	350	850
Giấy lọc/bơm PCS	2 cái/1 cái.	4/1PCS.	5/2 chiếc.
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	ĐƯỢC LẮP ĐẶT SẴN	1.350×1.400×2.050 (51,6×55,1×80,7)	2000x850x500 (78,8×33,5×19,7)
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	ĐƯỢC LẮP ĐẶT SẴN	1.210×1.110×1.025 (47,6×43,7×40,4)	2.150x955x1.020 (84,6×37,6×40,2)
Khối lượng tịnh kg/lbs	ĐƯỢC LẮP ĐẶT SẴN	120(264)	200(400)

Dung tích \ Lít	CNC-580	CNC-650	CNC-2010	Máy CNC-3010 với đầu kép	Máy CNC-4010 với đầu kép
Dung tích/Lít	1.000	2.000	4.200	5.400	7.400
Giấy lọc/bơm PCS	6/2 CÁI	6/2 chiếc.	6/2 chiếc.	6/2 chiếc.	6/2 chiếc.
Kích thước bên ngoài (Rộng x Sâu x Cao) mm/inch	1400x2400x800 (55,1×94,5×31,5)	1.840×2.760×1.000 (72,4×108,7×39,4)	1.500×3.000×470 (59×118,1×18,5)	4800x2400x3150	5.800×3.800×3.600
Kích thước đóng gói (Rộng x Sâu x Cao) mm/inch	3,130×1,430×1,030 (123.3×56.3×40.6)	2.820×1.400×1.560 (111,1×55,2×61,5)	tùy thuộc vào yêu cầu	Khi cần các bể chứa	Khi cần các bể chứa
Khối lượng tịnh kg/lbs	300(660)	450(990)	500(1,100)	Khi cần các bể chứa	Khi cần các bể chứa

BỘ NGUỒN ĐIỆN:

Trục điều khiển	X, Y, Z
Vị trí di chuyển	Hình tròn, hình vuông, hình quạt, bên trong, bên ngoài, hình cầu thuôn, bức xạ, 45 Holeeni Arge, v.v.
Mức tăng đầu vào tối thiểu	mm / inch	0,001 (0,00004)
Mức tăng đầu vào tối đa	mm / inch	±9999.999 (±393.7)
Hệ tọa độ	Liên quan đến
Hệ thống hiển thị	Màn hình LCD-TFT 15 inch
Dòng điện danh nghĩa	MỘT	30	60	120
Tổng công suất đầu vào	(K)VA	3,5	6	10
Tốc độ loại bỏ vật liệu tối đa	mm 3/phút	360	550	700
Tốc độ mài mòn điện cực	%	<0,3
Độ nhám bề mặt tốt nhất	Min.Ra	0,3μm
Kích thước bên ngoài (Rộng x Cao x Sâu)	mm	800x730x1,800 (31.5×28.8×70.9)
Kích thước đóng gói (Rộng x Cao x Sâu)	mm	950x880x2,000 (37.5×34.7×78.7)
Trọng lượng tịnh	kg	200 (440)

*Thông số kỹ thuật có thể thay đổi mà không cần báo trước.

CHỨC NĂNG CỦA BỘ NGUỒN:

KHÔNG	SỰ MIÊU TẢ	THÔNG SỐ KỸ THUẬT
1	Trưng bày	Màn hình LCD-TFT 15 inch
2	Phương pháp kiểm soát	CNC vòng kín
3	Trục điều khiển	X, Y, Z (Trục C tùy chọn)
4	Đơn vị cài đặt tối thiểu	0,001mm/0,00004inch
5	Giới hạn số học	±9999,995mm hoặc ±9999,999mm
6	Định dạng lệnh định vị	Tăng dần. Tuyệt đối
7	Tốc độ cấp liệu thủ công (Điều khiển từ xa)	4 TỐC ĐỘ
8	Chần từng bước (x1)	0,001mm/0,00004inch mỗi lần nhấn
9	Bộ thông số định vị	MÃ ĐIỆN TỬ
10	Các phần thông số gia công	MÃ S
11	Chức năng gia công mở rộng	Hình tròn, hình vuông, hình quạt, hình cầu trong, hình cầu ngoài, hình nón, hình tia, hình lỗ 45″, v.v.
12	Kiểm soát chuyển động quỹ đạo	X, Y, Z (Tự do). X, Y (Cố định)
13	Vị trí gia công (Tối đa)	VỊ TRÍ 200
14	Trang màn hình	20 TRANG
15	Ngày chương trình Sức chứa	Ít nhất 100 tập tin
16	Độ phân giải thang đo tuyến tính	0,001mm / 0,00004inch

Chức Năng Máy cắt tia lửa điện 3D CNC ARISTECH:

Phần đế, cột, bàn và các bộ phận bằng gang Meehanite có độ cứng cao, cấu trúc hạt mịn, đảm bảo độ ổn định và tuổi thọ sử dụng lâu dài.
Hệ thống ray dẫn hướng tuyến tính loại P ba trục (sản xuất tại Nhật Bản, Đức hoặc Thụy Sĩ) trên ray trượt (CNC-430, 580, 650, 2010) và thước đo tuyến tính. Hệ thống servo DC phản hồi cho định vị quỹ đạo chính xác.
Các trục X, Y, Z sử dụng vít me bi chính xác cao và hệ thống truyền động kép trên bàn trượt rộng, hỗ trợ chuyển động bàn máy giúp định vị dễ dàng và chính xác.
Bộ điều khiển dựa trên PC tích hợp trình soạn thảo chương trình hội thoại và màn hình LCD-TFT màu 15 inch. Bảng điều khiển cảm ứng đơn giản và rõ ràng. Tất cả các thông số EDM kỹ thuật số (mã S) giúp dễ hiểu và vận hành.
Chức năng định vị tự động, chuyển động quay và tạo tia lửa bên hông. Và chức năng tự động tìm cạnh, điểm trung tâm và điểm sâu nhất; tìm kiếm điểm tham chiếu và chức năng bộ nhớ đa tọa độ.
Bộ điều khiển CNC mới được trang bị nhiều chế độ chuyển động để thiết lập (mã E) như: hình tròn, hình vuông, hình quạt, hình nón, hình cầu trong và ngoài, góc 45 độ, và chuyển động tuyến tính 3 trục, chuyển động cung tròn 2 trục, chuyển động không gian 3 trục và chuyển động tạo đường viền 4 trục (trục C tùy chọn). Chuyển động lệch tâm.
CHỨC NĂNG TỰ ĐỘNG CHỈNH SỬA: CHỈ CẦN NHẬP MÃ E (CHẾ ĐỘ CHUYỂN ĐỘNG) & MÃ P (CHẾ ĐỘ LẬP TRÌNH) & ĐỘ SÂU EDM, CÁC ĐIỀU KIỆN GIA CÔNG KHÁC SẼ ĐƯỢC TỰ ĐỘNG THIẾT LẬP TỪ NGÂN HÀNG DỮ LIỆU ĐÃ LƯU, SAU ĐÓ MÁY SẼ TỰ ĐỘNG HOẠT ĐỘNG TỪ GIA CÔNG THÔ ĐẾN GIA CÔNG TINH XẢO HÌNH TRÒN.
MẠNG LOGIC MỜ MỚI CHO VIỆC KIỂM SOÁT PHÓNG ĐIỆN VÀ KIỂM SOÁT ĐIỆN ÁP SERVO MỜ. KHI QUÁ TRÌNH PHÓNG ĐIỆN KHÔNG ỔN ĐỊNH, CÁC THAM SỐ EDM SẼ ĐƯỢC ĐIỀU CHỈNH BỞI BỘ ĐIỀU KHIỂN, ĐIỆN CỰC SẼ NHẢY LÊN VÀ TẮT XUNG KHI CÓ PHÓNG ĐIỆN.
Máy giặt CIS màu mới, với tấm chắn kim loại mới trên máy, đáp ứng tiêu chuẩn an toàn CE 89/392EEC & 93/68/EEC.
HỆ THỐNG THAY ĐIỆN CỰC TỰ ĐỘNG – TÙY CHỌN ATC & TRỤC C.

PHỤ KIỆN TIÊU CHUẨN:

Máy tính công nghiệp & Màn hình LCD-TFT 15″ & Thước đo tuyến tính 3 trục.
Động cơ servo 3 trục DC hoặc AC và vít me bi.
1 Giá đỡ điện cực.
1 Đèn làm việc.
1 BỘ DỤNG CỤ KÈM HỘP ĐỰNG DỤNG CỤ VÀ BỘ KẸP.
1 BỘ GIẤY LỌC DẠNG HỘP.
GIÁ ĐỠ CẤP MÁY.
HỆ THỐNG PHÁT HIỆN CHÁY TỰ ĐỘNG & BÌNH CHỮA CHÁY.
Bộ điều khiển từ xa.
HƯỚNG DẪN VẬN HÀNH & THÔNG SỐ KỸ THUẬT.

PHỤ KIỆN TÙY CHỌN:

GIÁ ĐỠ DỤNG CỤ SYSTEM 3R.
Bộ thay điện cực tự động ATC. EROWA hoặc SYSTEM 3R.
TRỤC C BỔ SUNG.
THIẾT BỊ LÀM MÁT
HỆ THỐNG THỦY LỰC NÂNG/HẠ CỬA TRƯỚC BỒN CHỨA.

Nếu bạn muốn tìm mua Máy cắt dây EMD. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
