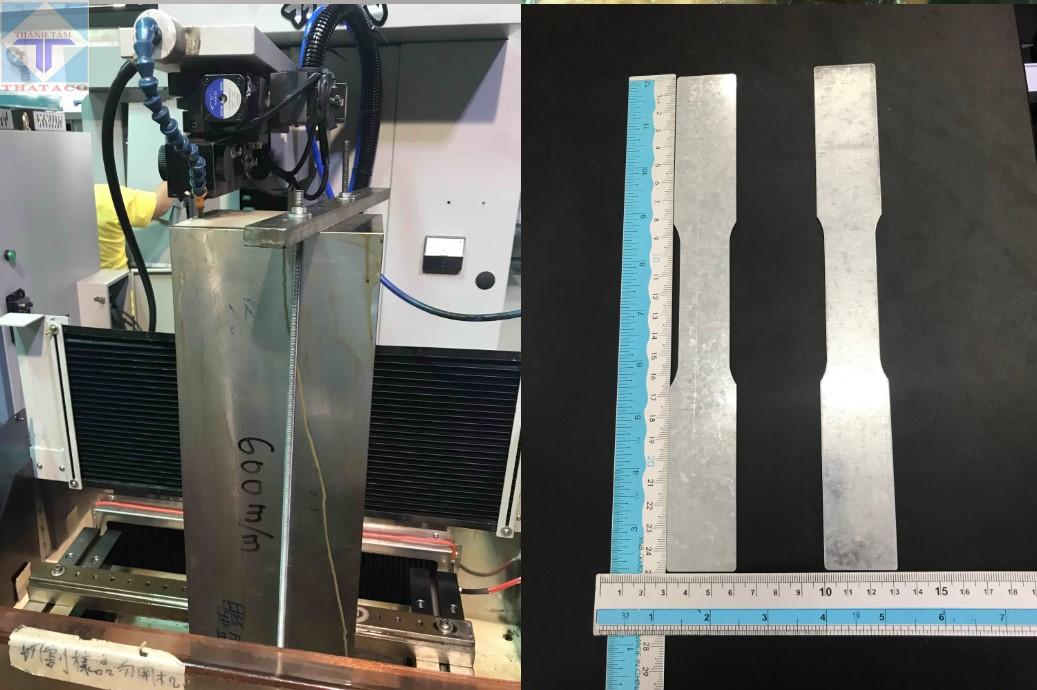

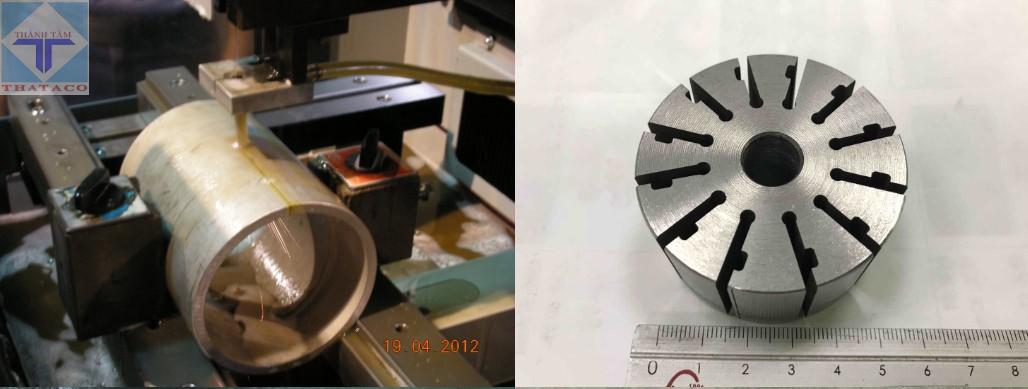

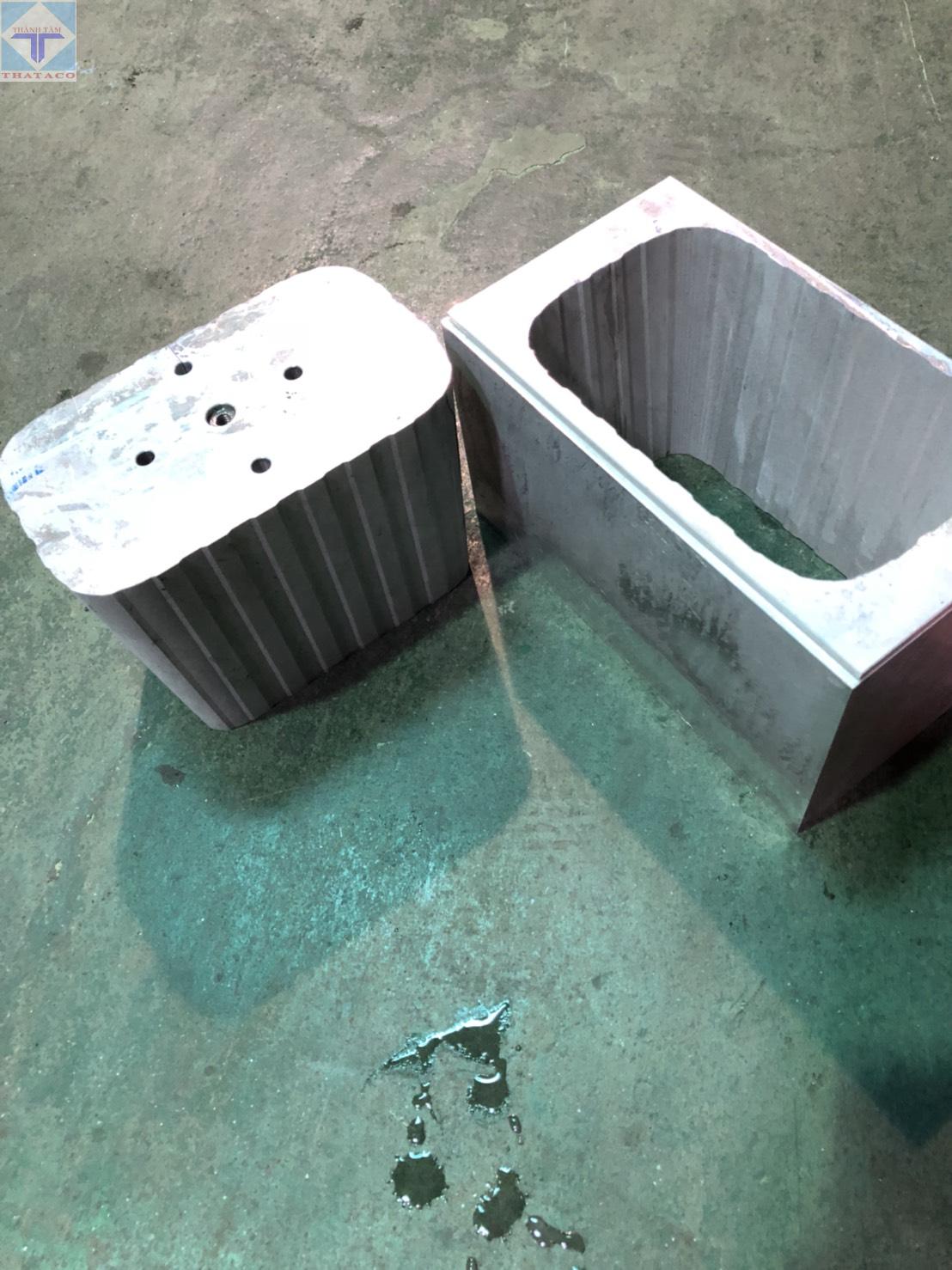

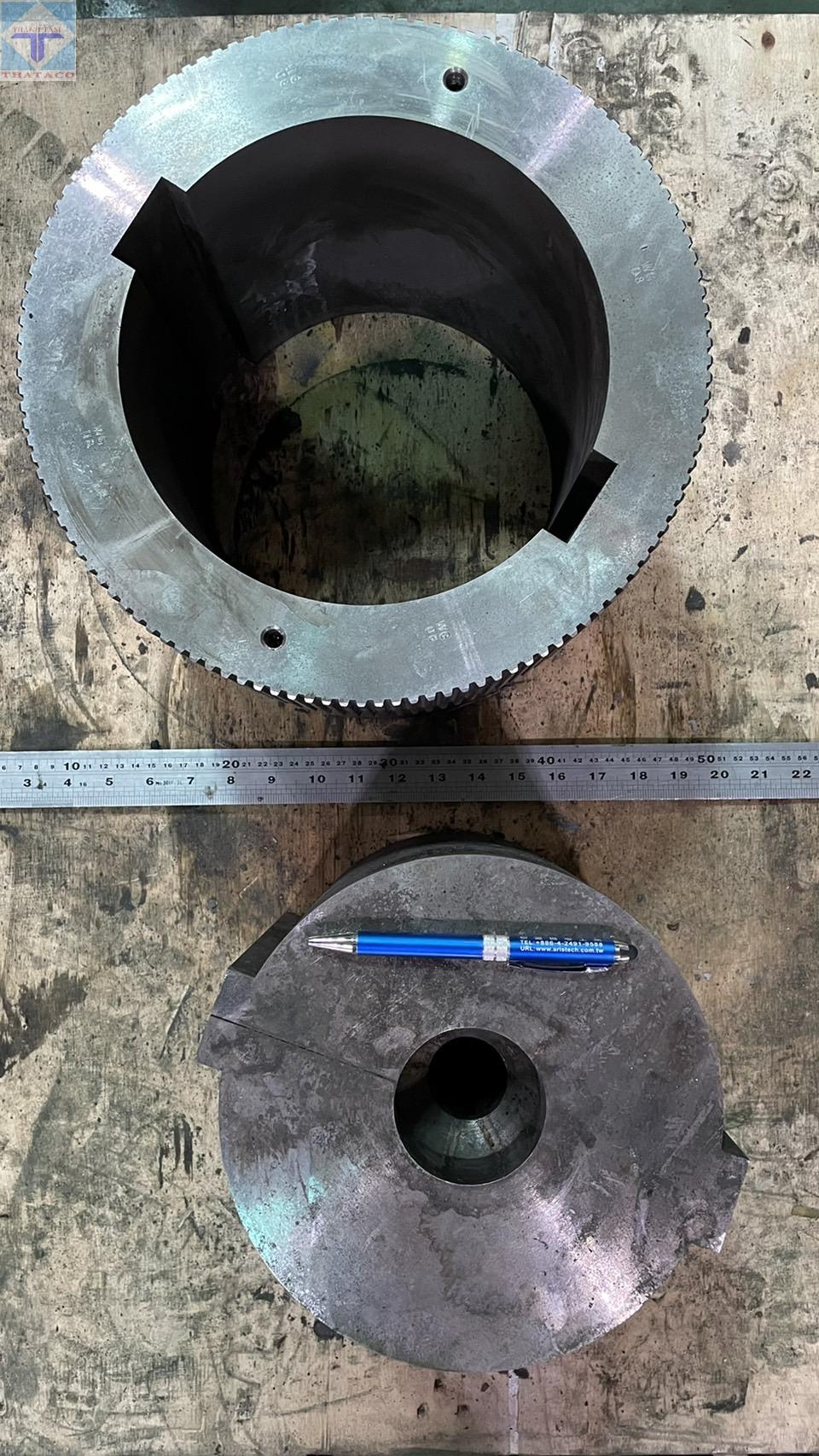

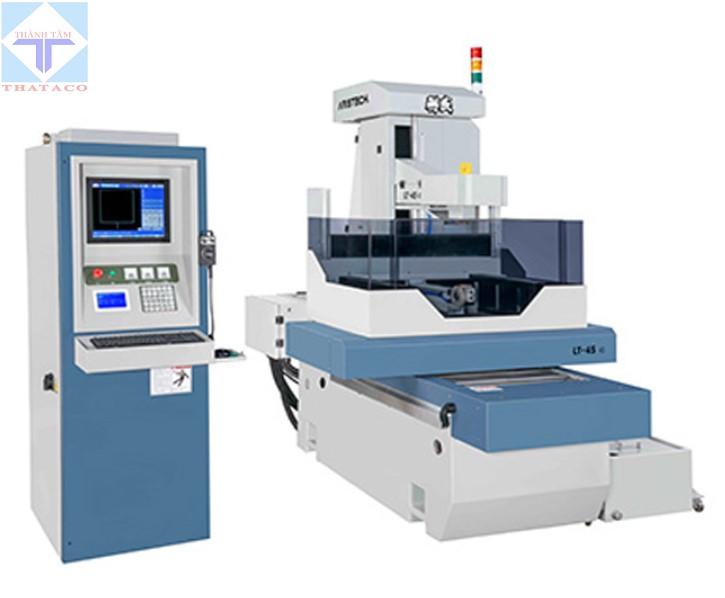

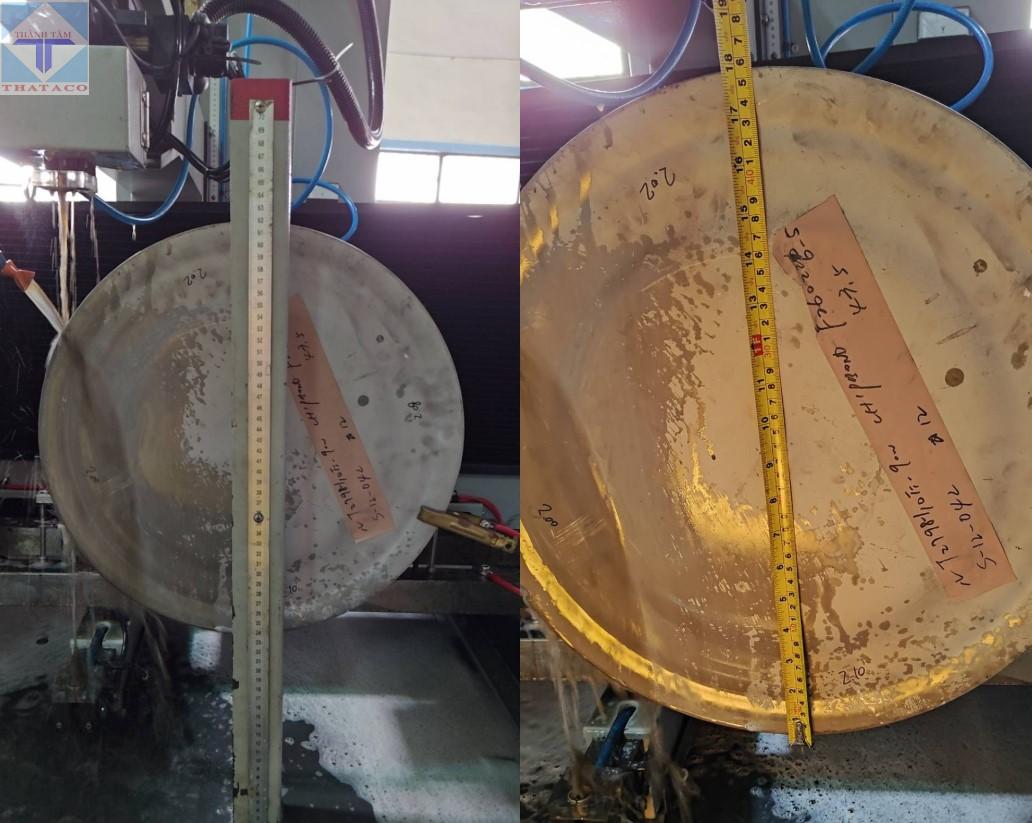

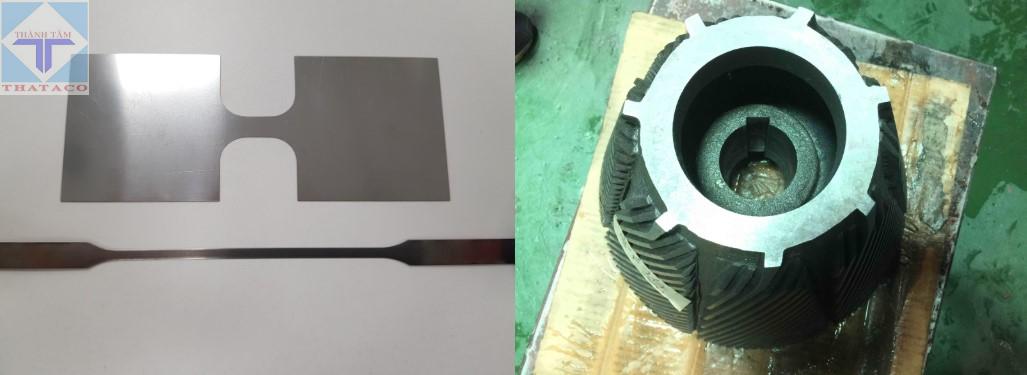

Máy Cắt Dây ARISTECH EDM CNC 4 Trục ( Cắt dây molypden nhanh). ỨNG DỤNG SẢN PHẨM: Gia công composite nhôm silic cacbua (AiSIC), cắt các giá đỡ kim loại in 3D. Cắt khuôn kim loại tiết kiệm, cacbua vonfram, ống lót, tách hàm, bánh răng, cam, rãnh then, các bộ phận hình dạng phức tạp, sản xuất số lượng nhỏ và đa dạng.

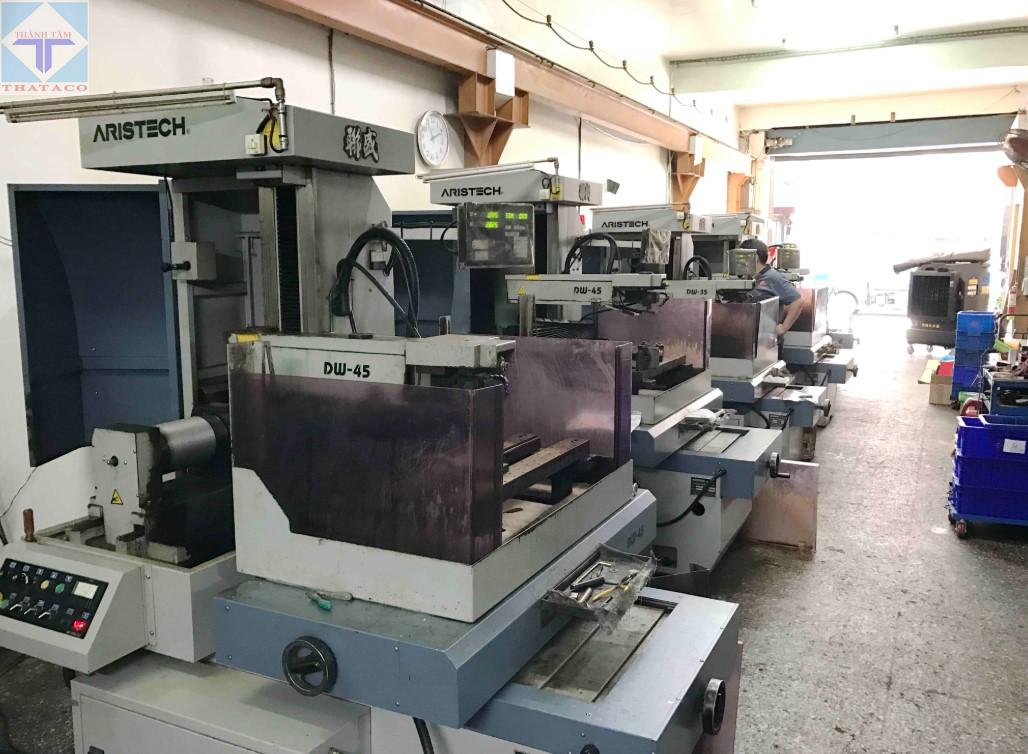

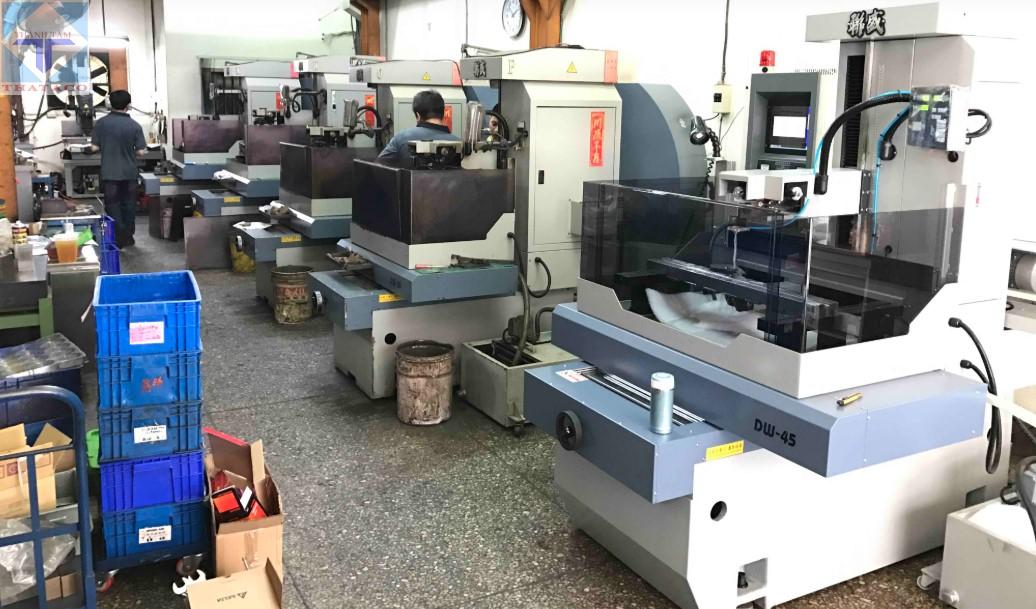

Khách Hàng :

Thông số Máy Cắt Dây ARISTECH EDM CNC 4 Trục :

MỤC		DW-35(ST) DW-35(AC)	DW-45(ST) DW-45(AC)	DW-68(AC)	DW-810(AC)
Kích thước bể chứa (Rộng × Sâu)	mm	960×580	1100×670	1410×950	1510×1150
Kích thước bàn làm việc (X×Y)	mm	69 0×430	800×550	1070×600	1270×800
Di chuyển theo trục X x Y	mm	450×350	550×450	800×600	1000×800

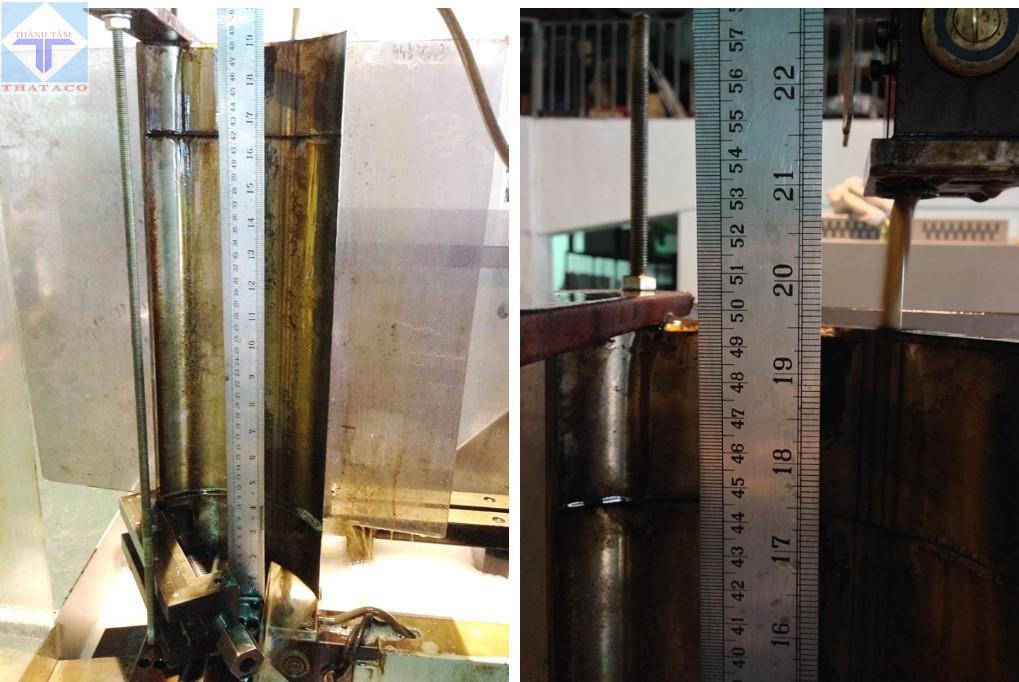

Độ dày tối đa của phôi trên trục Z (bằng động cơ AC)	mm	400 (Có thể điều chỉnh độ cao)	400 (Có thể điều chỉnh độ cao)	700 (Có thể điều chỉnh độ cao)	700 (Có thể điều chỉnh độ cao)
Trục U x V di chuyển	mm	30×30	30×30	30×30	30×30
Góc côn tối đa	Độ/mm	±3°/50	±3°/50	±3°/50	±3°/50
Kích thước tối đa của phôi (Rộng × Sâu × Cao)	mm	45 0× 350×400	550× 450×400	800× 600×700	1000× 800×700
Trọng lượng phôi tối đa	kg	350	400	1200	2000
Đường kính dây molypden	mm	Ø0,18~Ø0,20(Tiêu chuẩn Ø0,18)	Ø0,18~Ø0,20(Tiêu chuẩn Ø0,18)	Ø0,18~Ø0,20(Tiêu chuẩn Ø0,18)	Ø0,18~Ø0,20(Tiêu chuẩn Ø0,18)
Kích thước bên ngoài (Rộng × Sâu × Cao)	mm	1260×1833×1982	1360×1840×2200	1900×2130×2200	2160×2700×2400
Kích thước đóng gói (Rộng × Sâu × Cao)	mm	1850×1970×2200	1870×2080×2250	2200×2430×2500	2460×3000×2700
Trọng lượng tịnh	kg	1700	1850	4500	5300
※Thông số kỹ thuật có thể thay đổi mà không cần báo trước .

BỘ PHẬN CHẤT LỎNG MÔI ĐIỆN:

Dung tích của chất lỏng điện môi	L	120		180
Kích thước bể chứa chất lỏng điện môi (Rộng × Sâu × Cao)	mm	900×500×280		1200×600×300

BỘ NGUỒN ĐIỆN:

Độ chính xác khi cắt	mm	± 0,015
Độ nhám hoàn thiện tốt nhất	μmRA	1.0
Công suất tiêu thụ tối đa	KVA	3
Kích thước bên ngoài (Rộng × Sâu × Cao)	mm	950×610×1700
Kích thước đóng gói (Rộng × Sâu × Cao)	mm	1020×970×2090
Trọng lượng tịnh	kg	200

Chức Năng CNC:

1.	Định vị tự động
2.	Chỉnh sửa chương trình (a) Chỉnh sửa trực tuyến (CAD đơn giản) (b) Chỉnh sửa mã NC (mã GM) (c) Chỉnh sửa mã 3B (d) Chỉnh sửa DXF (CAM, tệp chuyển đổi đồ họa)
3.	Chức năng quỹ đạo thuận hoặc nghịch
4.	Gia công tự động hoặc dừng khối
5.	Chức năng ảnh phản chiếu
6.	Hàm xoay tọa độ
7.	Chức năng chạy thử
8.	Pin dự phòng cho bộ nhớ
9.	(MDI) nhập dữ liệu thủ công
10.	Điểm bắt đầu hoặc điểm giữ trở lại
11.	Bảo vệ ngắt mạch ngắn & Tự động dừng
12.	khoản bồi thường chênh lệch Edming
13.	Bù trừ đường kính dây
14.	Bù trừ đường cắt
15.	Hiển thị đường cắt

Bộ Điều Khiển Máy Cắt Dây ARISTECH EDM CNC 4 Trục :

Hệ thống mạch	Transistor MOS công suất
Dòng điện đầu ra trung bình	5A
Chọn điện áp	Chuyển đổi tự động.
Chọn thời gian tắt	Chuyển đổi tự động.
Nhập dữ liệu	Bàn phím, USB, Cổng LAN
Định vị màn hình	Màn hình LCD TFT 15 inch
Hiển thị dữ liệu cắt	Màn hình LCD 5 inch
Chức năng đồ họa	Màn hình 2D/3D
Hệ thống điều khiển	Hệ thống vòng hở/bước Hệ thống vòng kín/servo AC
Trục điều khiển	X, Y, U, V (4 trục)
Đơn vị chuyển động tối thiểu	0,001mm
Đơn vị cài đặt tối thiểu	0,001mm
Giá trị lệnh tối đa	±999,999mm
Hệ thống chỉ huy	Abs. / Inc
Tổng công suất đầu vào AC	3KVA

Tính năng Máy Cắt Dây ARISTECH EDM CNC 5 Trục :

BỘ MÁY CẮT DÂY MOLYBDEN EDM ĐẦU TIÊN SẢN XUẤT TẠI ĐÀI LOAN. PHÙ HỢP VỚI HỢP KIM SIÊU CỨNG, MẪU VẬT. KHUÔN HÌNH DẠNG PHỨC TẠP & KHUÔN DẬP CHÍNH XÁC. ĐẶC BIỆT GIÚP TIẾT KIỆM ĐIỆN NĂNG & VẬT LIỆU.
Trục XY sử dụng vít me bi loại Replision và ray dẫn hướng tuyến tính cùng thước đo tuyến tính (tùy chọn). Hệ thống động cơ bước phản hồi (hoặc động cơ servo AC) để điều khiển chuyển động bàn và định vị chính xác.
Được trang bị thiết bị con lăn siết dây tự động để đảm bảo hiệu suất tốt khi cắt dây, và nhiều vòi phun để đảm bảo lưu thông dung dịch điện môi tốt.
Chân đế máy bằng gang đúc có độ cứng cao, cấu trúc hạt mịn. Cột, bàn và các bộ phận bằng gang Meehanite đảm bảo độ ổn định và tuổi thọ sử dụng lâu dài.
SỬ DỤNG LẬP TRÌNH VÀ CHỈNH SỬA PC CÔNG NGHIỆP. CHỈNH SỬA TRỰC TUYẾN. CHỈNH SỬA KHÔNG CẦN MÃ, CHỈNH SỬA MÃ 3B, (CHUYỂN ĐỒ HỌA CAM) DỄ HIỂU

CHỨC NĂNG CNC Máy Cắt Dây ARISTECH EDM CNC 5 Trục :

Hình ảnh phản chiếu	Điểm giữ trả về	Hiển thị tiếng Trung/tiếng Anh	bù sai số cao độ
Bồi thường phản ứng ngược	Chức năng truy hồi	Giới hạn nét vẽ đã lưu	Giới hạn phần mềm
Chức năng chẩn đoán	Khóa máy	Khối đơn	Chuyển đổi inch/mét
Định vị tự động	Điểm dừng tùy chọn	Chặn dừng lại	Điểm bắt đầu trở lại
Khôi phục nguồn điện tự động	Hiển thị đường cắt	Trao đổi trục	Điểm tham chiếu trở lại
Chỉnh sửa chương trình, sao chép, xóa	Bù trừ song song	Chức năng theo dõi	Chạy thử
Chỉnh sửa nền	Gia công phần trên và phần dưới khác nhau	Bỏ qua khối tùy chọn	cắt aper
Giao diện mạng LAN	Nhập dữ liệu thủ công (MDI)	góc R

BỘ PHẬN CUNG CẤP CHẤT LỎNG LÀM VIỆC (BỘ LỌC):

MỤC	CW-10	CW-30	CW-40	CW-50	CW-70
Dung tích bình lọc (lít)	480/420	690/420	830/420	1215/420	420
Phần tử bộ lọc	Bộ lọc giấy
nhựa trao đổi ion	15
Kiểm soát độ dẫn điện	Tiêu chuẩn
Kiểm soát nhiệt độ chất lỏng	Tự động
Kích thước bên ngoài (Rộng x Cao x Sâu) (mm)	(S) 1100x1400x1290 (F) 950x1400x1290	(S)1100x1570x1290 (F)950x1400x1290	(S) 1150x1820x1360 (F) 950x1400x1290	(S)1200x1800x1470 (F)950x1400x1290	950x1400x1290
Trọng lượng tịnh	200kg	250kg	260kg	280kg	280kg
※Thông số kỹ thuật có thể thay đổi mà không cần báo trước.

BỘ NGUỒN ĐIỆN:

Hệ thống mạch	Transistor MOS công suất
Dòng điện đầu ra tối đa	25A
Chọn IP	10 bước
Chọn thời gian tắt	50 bước

BỘ ĐIỀU KHIỂN CNC:

Thiết bị I/O	Bàn phím, USB, Cổng LAN
Loại hiển thị	Màn hình LCD-TFT 15 inch
Hệ thống điều khiển	IPC, hệ thống servo phần mềm vòng kín
Trục điều khiển	X, Y, Z, U, V, (Trục Z được định vị bằng NC)
Đơn vị cài đặt	0,001mm
Giá trị lệnh tối đa	±9999,999mm
Đơn vị cài đặt	0,001mm
Nội suy	Tuyến tính/Hình tròn
Hệ thống chỉ huy	Abs./lnc.
Điều khiển tốc độ cấp liệu gia công	Cấp nguồn Servo/Liên tục
mở rộng	0,001-9999,999
Hệ thống cắt tự động lần 2	Khôi phục và tự động thay đổi dữ liệu gia công
Bộ nhớ điều kiện gia công	0-255
Kích thước bên ngoài (Rộng x Sâu x Cao)	600x870x1850mm
Tổng công suất đầu vào AC	3ø220V±10% / 13KVA

PHỤ KIỆN TIÊU CHUẨN:

1.	Đèn làm việc từ tính	1 cái
2.	Kẹp và bộ dụng cụ	1 bộ
3.	Dụng cụ định vị.	1 bộ
4.	Dụng cụ & hộp dụng cụ	1 bộ
5.	Dây điện cực molypden (ψ0,18mm)	1 cuộn
6.	Bể lọc điện môi	1 bộ
7.	Hướng dẫn vận hành	1 bộ
8.	Màn hình hiển thị kỹ thuật số 2 trục và thang đo tuyến tính (dành cho loại động cơ bước DW-35 & DW-45)	1 bộ
9.	Thiết bị côn trục UV ±3°	1 bộ

Nếu bạn muốn tìm mua Máy cắt dây EMD. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
