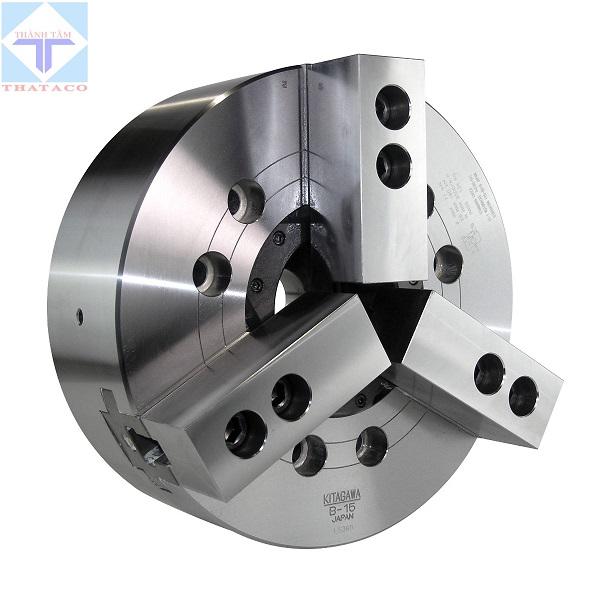

Mâm Cặp Đường Kính Ngoài Lớn Kitagawa có mã B-15, B-18, B-21, B-34,. Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Có ba chấu kẹp, lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường. Lực li tâm thấp khi gia công tốc độ cao. Có thể được sử dụng với cả chấu cứng và chấu mềm. Sử dụng Mâm cặp thủy lực kích thước lớn có lỗ thông lớn tốc độ quay cao dùng cho công cụ kích thước lớn.

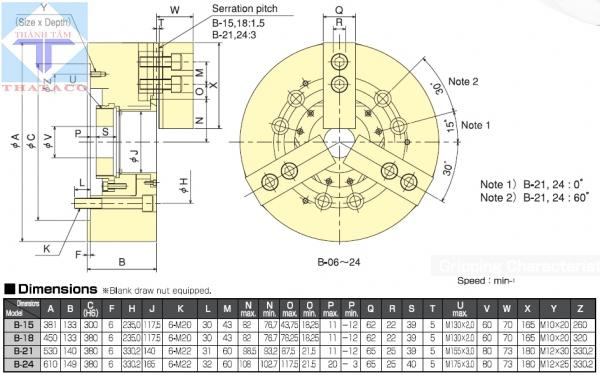

Thông số Mâm Cặp Đường Kính Ngoài Lớn Kitagawa:

Model	B-15	B-18	B-21	B-24
Lỗ Xuyên mm	117.5 mm	118.5 mm	140 mm	165 mm
Phạm Vi Kẹp mm	381 max, 30 min	450 max, 30 min	530 max, 87 min	610 max, 109 min
Hành Trình Chấu (đường kính) mm	10.6	10.6	10.6	10.6
Hành Trình pit tông mm	23	23	23	23
Tối đa lực kéo của thanh kéo	71kN, 7240 kgf	71kN, 7240 kgf	90kN, 9177 kgf	90kN, 9177 kgf
Tối đa lực bám	180 kN, 18355 kgf	180 kN, 18355 kgf	234 kN, 23861 kgf	234 kN, 23861 kgf
Tốc Độ Tối Đa	2500 vòng / phút	2000 vòng / phút	1700rpm	1400rpm
Trọng lượng	120 kg	164 kg	235 kg	293kg
Momen quán tính	2.273 kg.m2	4.451 kg.m2	8.95 kg.m2	16.60 kg.m2
Xi lanh phù hợp	F2511H	F2511H	F2511H	F2511H
Áp suất tối đa	2.3 MPa, 23.5 cm2	2.3 MPa, 23.5 cm2	3.0 MPa, 30.6 cm2	3.0 MPa, 30.6 cm2
Phù hợp với chấu trên Cứng	HB15A1	HB15A1	HB18B2	HB18B2
Phù hợp với chấu trên mềm	SB15C1	SB15C1	SB18A1	SB18A2
Bộ Điều Hợp	B-15A08, B-15A11	B-18A11	B21A15	B21A15

Tính năng Mâm Cặp Đường Kính Ngoài Lớn Kitagawa:

Được sản xuất từ thép hợp kim cao cấp. Thiết kế kiểu mâm cặp ba chấu tự định tâm
Trợ lực kiểu nêm ba chấu, gia công tốc độ cao
Lực kẹp và kích thước lỗ khoan nhiều hơn tới 20% so với mâm cặp thông thường
Với đường kính ngoài lớn có thể được sử dụng với cả chấu cứng và chấu mềm.
Ngoài ra, do đường kính kẹp lớn bằng đường kính ngoài của mâm kẹp, nên nó có thể dùng cho cả thông số kẹp đường kính trong, giúp xử lý công việc linh hoạt.
Mâm cặp thủy lực kích thước lớn có lỗ thông lớn tốc độ quay cao dùng cho công cụ kích thước lớn.
B-15 là Mâm cặp ba chấu 381 mm với lỗ xuyên tâm 117.5 mm, tốc độ tối đa 2500 vòng/ phút. hoạt động bằng thủy lực
B-18 là Mâm cặp ba chấu 450 mm hoạt động bằng thủy lực với lỗ xuyên tâm 117.5 mm, tốc độ tối đa 2000 vòng/ phút
B-21 là Mâm kẹp ba chấu 530 mm hoạt động bằng thủy lực với lỗ xuyên tâm 140mm, tốc độ tối đa 1700 vòng/ phút
B-24 là Mâm kẹp ba chấu 610 mm hoạt động bằng thủy lực với lỗ xuyên tâm 165 mm, tốc độ tối đa 1400 vòng/ phút
Hành trình chấu ( đường kính): 10.6 mm
Hành trình pít tông: 23 mm
Độ bền cao và cần ít bảo trì, thích hợp cho xử lý sản xuất hàng loạt và đưa vào dây chuyền tự động

Đại diện cung cấp hãng Kitagawa Tại Việt Nam.

Nếu bạn muốn tìm mua Mâm Cặp Kitagawa. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
