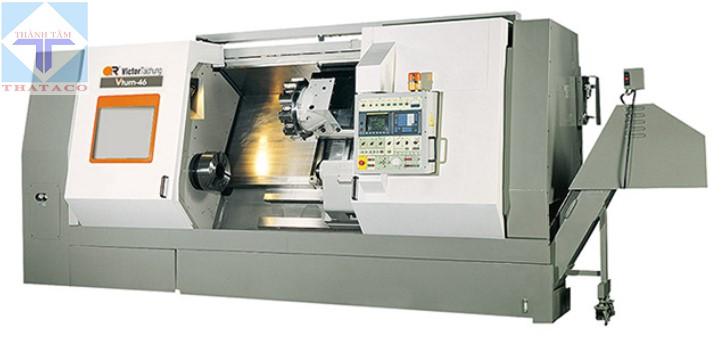

Máy Tiện Ngang CNC Vturn-46 có mã Vturn-46. Là máy tiện CNC nằm ngang do Victor Taichung ( Đài Loan) sản xuất. Gia công lâu dài, ổn định với độ chính xác cao. Nâng cao năng suất trong gia công các chi tiết hàng loạt.
- Built-in 4-Step Gearbox for powerful heavy cutting!
- Genuine 60° slant bed for minimum distance from Z-axis ball screw to the tool tip so as to reduce the chip built-up.
- Built-in 4-step gearbox inside the headstock further enhances the cutting torque 536.4kg-m at low spindle speed 67 rpm.
- Spindle nose A2-11 with Kitagawa® hydraulic 15″ chuck is offered as standard and available with 18″/21″/24″ chucks.
- Z-axis ballscrew diameter 50mm.
- Maximum turning length 1650mm.
- Available with C-axis spindle and live tooling by German Sauter® VDI turret.
Thông số Máy Tiện Ngang CNC Vturn-46:
ITEM MODEL | Unit | Vturn-46/165 | |
---|---|---|---|
MACHINE CAPACITY |
Swing over bed Đường kính tiện qua băng máy |
mm | 820 |
Std. Turning dia. Đường kính tiện tiêu chuẩn |
mm | 520 | |
Max. turning dia. Đường kính tiện lớn nhất |
mm | 730 | |
Swing over carriage Đường kính tiện qua bàn xe dao |
mm | 520 | |
Center distance | mm | 1750 | |
AXIS FEEDS |
X axis travel : Hành trình trục X -Std turret -VDI turret -VDI turret, C-axis |
mm | 365+25 137+303 186+234 |
Z axis travel | mm | 1650 | |
Rapid feed – X/Z axis | m/min | 12 / 15 | |
Feed motor – X/Z axis | kW | 3 / 4 (Opt. 3 / 7) |
|
Cutting federate | mm/min | 0~1260 | |
Ball screw dia x pitch | mm | 36 x P6 (X) 50 x P10 (Z) |
|
SPINDLE |
Spindle nose (chuck) Kiểu mũi trục chính |
inch | A2-11 (15″) |
Max. spindle speed Tốc độ mũi trục chính max |
rpm | 1500 | |
Spindle motor power | kW | 30 / 37 With gearbox | |
Bearing inside dia. | mm | 180 | |
Spindle bore | mm | 123 | |
Hole through draw bar | mm | 110 | |
TURRET |
No. of tools | no. | 10 (12 for CV) |
No. of live tools | no. | 6 | |
Tool shank size | mm | 32 | |
Max. boring bar dia. | mm | 60 (VDI-50) | |
Exchange time (T-T) | sec | 1 | |
Milling speed | rpm | 2500 | |
Milling motor | kW | 7.0 | |
TAILSTOCK |
Quill dia. | mm | 150 |
Quill stroke | mm | 150 | |
Quill taper | MT#5 | ||
OTHER |
CNC controller (FANUC) | 0i-TD | |
Tank capacity | L. | 250 | |
Power requirement | KVA | 64 | |
Approx. machine size | m | 6.2 x 3 x 2.5 | |
Net weight Trọng lượng máy |
kg | 13500 |
※Machine and controller specifications are subject to change without notice
Tính Năng Máy Tiện Ngang CNC Vturn-46:
- Gia công lâu dài, ổn định với độ chính xác cao
- Nâng cao năng suất trong gia công các chi tiết hàng loạt
- Gia công mạnh mẽ , chính xác đạt được với cấu trúc máy tốt nhất khi sản xuất hàng loạt.
- Năng suất trục chính nhanh hơn và chính xác hơn.
- Giảm thiểu chu kỳ sản xuất cho của các chi tiết sản xuất hàng loạt.
- Cho phép đa dạng hóa gia công nhiều quy trình hơn
- Tốc độ gia công nhanh chóng giúp thời gian hoàn thiện sản phẩm ngắn hơn
- Ứng dụng gia công các chi tiết yêu cầu độ chính xác cao
- Dễ dàng gia công các vật liệu có kích thước dài
- Dễ dàng vận hành và bảo trì
Phụ kiện Máy Tiện Ngang CNC Vturn-46:
Phụ kiện tiêu chuẩn:
- Power chuck with soft jaws
- Programmable tailstock
- Chip conveyor with cart
- Automatic forced lubrication
- Fully enclosed splash guarding
- Tool holder ( excl. VDL turret system)
- Fanuc Oi-TF control
- 3 step warning light
- Air conditioner for electrical cabinet (excl. Vturn-26HD)
- Fanuc e-books (CD)
Phụ kiện tùy chọn:
- Kitagawa chuck
- Hard jaws
- Tailstock center
- Manual tool presenter
- Parts catcher
- Auto door
- Air blow system
- Oil-mist remover
- OIl skimmer (std. on Vturn-40/45)
- Bar feeder interface
- Steady rest (Manual or hyfraulic)
- C-axis with live tooling
- VDL turret
- 12″ chuck/3000rpm for Vturn-36(HD)
- Bigger chuck on Vturn-36/40/45/46
- High/low chucking pressure
- Large spindle bore for Vturn-36/45
- Fanuc manuals
Đại diện cung cấp Victor Taichung tại Việt nam
Nếu bạn muốn tìm mua Máy Tiện Ngang CNC Vturn-46. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
