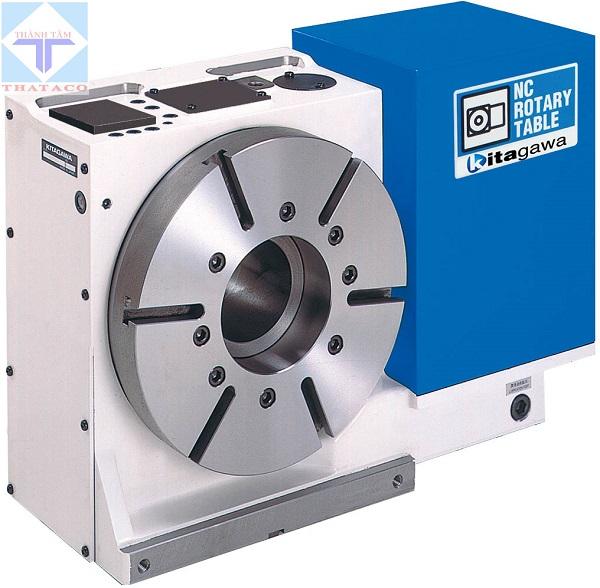

Bàn Quay NC Trục Thứ 4 TR Series

Bàn Quay NC Trục Thứ 4 TR Series
(Kitagawa Side-Mounted Motor Rotary Table)

Model: TR250, TR320, TR400, TR500, TR630,
Xuất xứ: Japan ( Nhật Bản)
Tư Vấn: 0936.678.598
Địa Chỉ: Thataco

Compare

Bàn Quay NC Trục Thứ 4 TR Series có mã TR250, TR320, TR400, TR500, TR630, Do hãng Kitagawa, Japan ( Nhật Bản) sản xuất. Bàn quay TR là dạng thiết kế siêu nhỏ gọn. Độ chính xác cao. Hệ thống phanh đĩa ba cải tiến giúp tăng đáng kể lực kẹp.

Thông số Bàn Quay TR Series:

Model TR250 TR320
Đường kính bàn (mm)
Ø250 Ø320
đường kính trên tấm mặt (mm)
Ø105H7 Ø135H7
Đường kính trục chính qua lỗ (mm)
Ø78 Ø110
Chiều cao trung tâm (mm)
180 225
Phương pháp kẹp
Thủy lực / Thủy lực Khí nén Thủy lực / Thủy lực Khí nén
Mô-men xoắn kẹp (Nm)
1100 2600
Trục động cơ giảm quán tính (kg.m2)
0,00073 0,00085
Tỷ số truyền
1/90 (1/120) 1/120 (1/180)
Tốc độ tối đa (đặc điểm kỹ thuật FANUC)
33.3 vòng / phút 25 vòng / phút
Quán tính làm việc cho phép (kg.m2)
1,95 4,48
Độ chính xác lập chỉ mục (giây)
20 20
Độ lặp lại (giây)
4 4
Trọng lượng
142 196

thông số Bàn Quay NC Trục Thứ 4 TR Series

bảng vẽ Bàn Quay NC Trục Thứ 4 TR Series

Tính năng Bàn Quay TR Series:

  • Bàn quay TR là dạng bàn quay hạng nặng. Được  tăng cường độ cứng cho các ứng dụng đòi hỏi khắt khe.
  • Bộ trợ lực thủy lực không khí bên trong cho lực kẹp cực cao.
  • Sản xuất tại Nhật Bản thương hiệu Kitagawa
  • Có sẵn với ụ tùy chọn, trục chính và khớp quay
  • Có sẵn với tất cả các loại động cơ để phù hợp với nhiều loại máy.

Hiểu thêm về từng sản phẩm Bàn Quay NC Trục Thứ 4 TR Series:

  • TR250 có đường kính mặt tối đa 250 mm. Đây là dạng thiết kế tăng cường độ cứng cho các ứng dụng đòi hỏi khắt khe. Bộ trợ lực thủy lực không khí bên trong cho lực kẹp cực cao. Tốc độ  tối đa 33.3 rpm và mô men xoắn 1100 Nm.
  • TR320 có đường kính mặt tối đa 320 mm. Đây là dạng thiết kế tăng cường độ cứng cho các ứng dụng đòi hỏi khắt khe. Bộ trợ lực thủy lực không khí bên trong cho lực kẹp cực cao. Tốc độ  tối đa 25 rpm và mô men xoắn 2600 Nm.
  • TR400 có đường kính mặt tối đa 400 mm. Đây là dạng thiết kế tăng cường độ cứng cho các ứng dụng đòi hỏi khắt khe. Bộ trợ lực thủy lực không khí bên trong cho lực kẹp cực cao. Tốc độ  tối đa 11.1 rpm và mô men xoắn 2500 Nm.
  • TR500 có đường kính mặt tối đa 500 mm. Đây là dạng thiết kế tăng cường độ cứng cho các ứng dụng đòi hỏi khắt khe. Bộ trợ lực thủy lực không khí bên trong cho lực kẹp cực cao. Tốc độ  tối đa 11.1 rpm và mô men xoắn 3200 Nm.

Đại diện cung cấp hãng Kitagawa Tại Việt Nam.

Nếu bạn muốn tìm mua Bàn Quay NC. Hãy liên hệ ngay với chúng tôi để được tư vấn. Hỗ trợ mua hàng và giao hàng trên toàn quốc. Thataco rất hân hạnh được phục vụ quý khách.
